USOT 10G 1310nm 10km LC оптики трансивер

характеристики описания

• Более компактная конструкция конструкции-высота модуля всего 12 мм
• Контакты ввода-вывода для поверхностного монтажа для высокоскоростной целостности сигнала
• цельнометаллический корпус
• Диапазон температур военного класса, используя антивибрационную конструкцию
• С функцией обнаружения сигнала приема данных
• Используйте только один источник питания +3.3V
• Форма интерфейса LC
• Полная совместимость с продуктами STRATOS по размерам контактов и установки

Применение

• Различные цифровые оптические системы связи
• Gigabit Ethernet
• Волоконный канал
• СОНЕТ/СДХ
• коммутатор

описание

Двухволоконный двунаправленный ультракороткий оптический приемопередатчик типа BXRS-131X-10DI упаковывает отправляющую и приемную часть в металлический корпус небольшого размера, что повышает способность модуля противостоять электромагнитным помехам.

Светоизлучающая часть использует высокую мощность LD, а стандарт уровня интерфейса вывоза сигнала передачи (TD + и TD-)-CML.

Часть оптического приема включает в себя PIN, усилитель предимпеданса и усилитель ограничения амплитуды. Стандарт уровня интерфейса вывоза приемного сигнала (RD + и RD-)-CML. Уровень интерфейса вывода обнаружения принимаемого сигнала (SD) является стандартным LVTTL. Модуль может быть переведен в режим энергосбережения с помощью вывода включения передачи (TDIS).

Штыри модуля и размеры установки полностью совместимы с аналогичными продуктами STRATOS. Функциональные штыри, установка и габаритные размеры могут быть настроены в соответствии с требованиями пользователя, а применение гибкое.

Модуль прошел строгий военный скрининг и экологические испытания, что обеспечивает надежность и адаптивность модуля к окружающей среде, обладает такими характеристиками, как устойчивость к вибрации, электромагнитным помехам, устойчивость к влажности и теплу, высокая температурная адаптивность и т. Д., Широко применяется в воздушной, корабельной и высокогорной среде.

Модуль имеет небольшой размер, легкий вес, полностью металлическую конструкцию и высоту всего 12 мм, что позволяет легко установить внутри вставки или шасси с небольшим пространством.

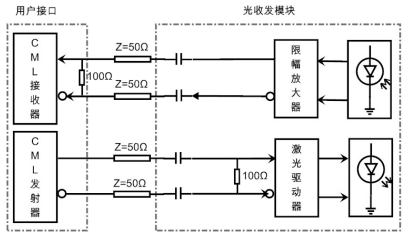

Принципиальная блок-схема модуля

Индикаторы параметров модуля

Абсолютный максимальный рейтинг
параметр	Символ	минимальное значение	Типичное значение	максимальное значение	единица
Температура хранения	TSTG	-55	—	+85	℃
температура сварки	ТСОЛД	—	—	+260	℃
время сварки	tSOLD	—	—	5	с
напряжение питания	ВКК	+3	—	+3.6	В
напряжение ввода данных	VI	-0.5	—	ВКК	В
Дифференциальное входное напряжение (пик)	ВД	—	—	2.0	В
Примечания: 1. Модуль не может пройти паяльный аппарат с рефлотом; 2. Очистка после сварки штырей не может быть выполнена методом распыления, а только методом протирания.

Рекомендуемые условия труда
параметр	Символ	минимальное значение	Типичное значение	максимальное значение	единица
Рабочая температура	ТА	-40	—	+85	℃
напряжение питания	ВКК	—	+3.3	—	В
Отправка дифференциального входного напряжения (пик к пик)	ВД	0.2	—	1	В
отправить отключительное напряжение	ВТД	2.0	—	—	В
отправить включительное напряжение	ВТЭН	—	—	0.8	В
Согласование терминала приемного сигнала	РЛ	—	50	—	Омс

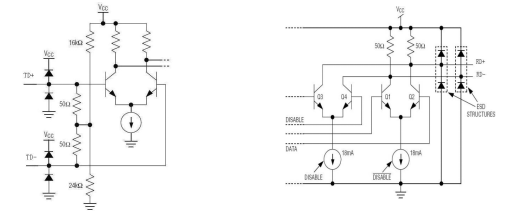

Детали порта ввода и вывода данных

Показатели производительности модуля

Отправить разделУсловия испытания: VCCTX=3.3V, TA=25℃, скорость испытательного модуля 10.3125 Гбит/с, PRBS 231-1.
параметр	Символ	минимальное значение	Типичное значение	максимальное значение	единица
Скорость	Битрат	1.25 Гбит/с	10.3125 Гбит/с	—	—
выходная оптическая мощность	ПО	-5	—	-1	дБм
Длина волны выходного света 1	λOUT	1300	1310	1320	нм
коэффициент вымирания	ЭР	3	5	—	дБ
входной ток	МКК	—	120	160	мА
Время подъема/падения светового сигнала (20%~80%)	tR, F	—	—	0.1	нс
дрожание	Тж	—	—	80	пс
отправить отключительное напряжение	ВД	2.0	—	ВКК	В
отправить включительное напряжение	ВЭН	—	—	0.8	В
1, CWDM 18 длин волн доступны.

приемная частьУсловия испытания: VCCRX=3.3V, TA=25℃, скорость испытательного модуля 10.3125 Гбит/с, PRBS 231-1.
параметр	Символ	минимальное значение	Типичное значение	максимальное значение	единица
чувствительность приема	С	—	—	-13	дБм
дрожание	Тж	—	—	80	пс
Время подъема/падения светового сигнала (20%~80%)	tR, F	—	—	100	пс
амплитуда оптической модуляции	ОМА	30	—	—	мкВт
Диапазон волн оптического входа	λIN	1270	—	1355	нм
оптические возвратные потери	ORL	12	—	—	дБ
входной ток	МКК	—	70	120	мА
Время арбитража обнаружения сигнала	тСДАС	—	＜10	50	мкс
Время сбоя обнаружения сигнала	ТСДДА	—	＜10	50	мкс
Уровень сбоя обнаружения сигнала	SDOFF	-21	—	—	дБм
Уровень арбитража обнаружения сигнала	СДОН	—	—	-19	дБм
гистерезис обнаружения сигнала	HYS	2	—	4	дБ
Прием данных Вывод низкий уровень	ВОЛ-ВКЦ	-1.810	—	-1.475	В
Прием данных Вывод высокий уровень	VOH-VCC	-1.165	—	-0.880	В

Определение штыря

сбоковой вид

штырь	Символ	Тип	описание
1	ТД+	CML, Input	Отправка данных прямого входа
2	VEETX	Поставка	отправляющий конец
3	ТД-	CML, Input	Отправка обратного входа данных
4	VCCTX	Поставка	источник питания на конце передачи
5	ЛОС	LVTTL, Выход	выход с потерей сигнала
6	ТДИС2	LVTTL, Вход	Отправка сигнала отключения входа
7	РД+	CML, Output	Прямой вывод полученных данных
8	СДА	LVTTL, I/O	коммуникационный порт IIC
9	РД-	CML, Output	Прием данных на обратном выходе
10	СКЛ	LVTTL, I/O	коммуникационный порт IIC

Примечание: 2. Если используется функция TX_DISABLE, вывод TDIS следует подтянуть к источнику питания и поддерживать вывод на высоком уровне; если не используется

Функция TX_DISABLE, вывод TDIS должен быть вытянут на землю, сохраняя этот вывод на низком уровне и не подвешивая, иначе это приведет к ненормальной работе модуля.

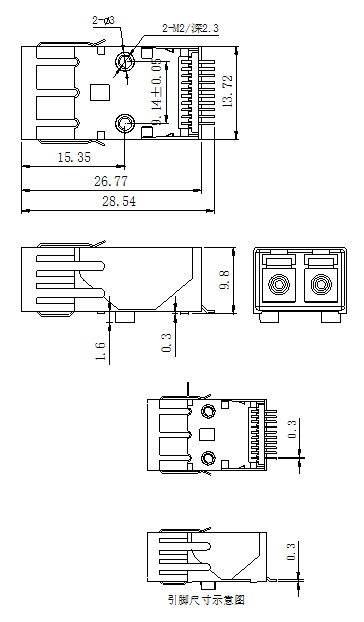

чертеж габаритных размеров

Размеры в мм

Схема размеров шт

Схема установки модуля(вид сверху)

Размеры в мм

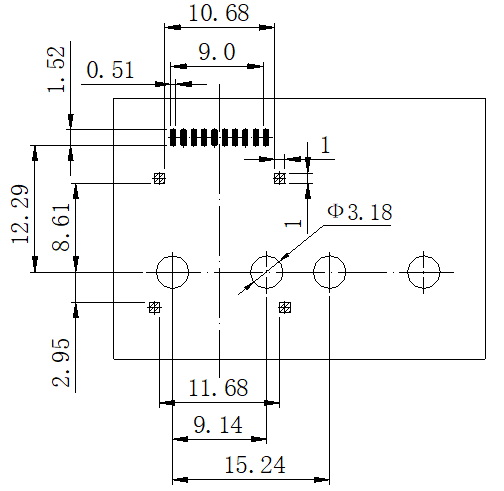

Чертеж монтажных размеров печатной платы(косое часть чертежа не подлежит проводке)

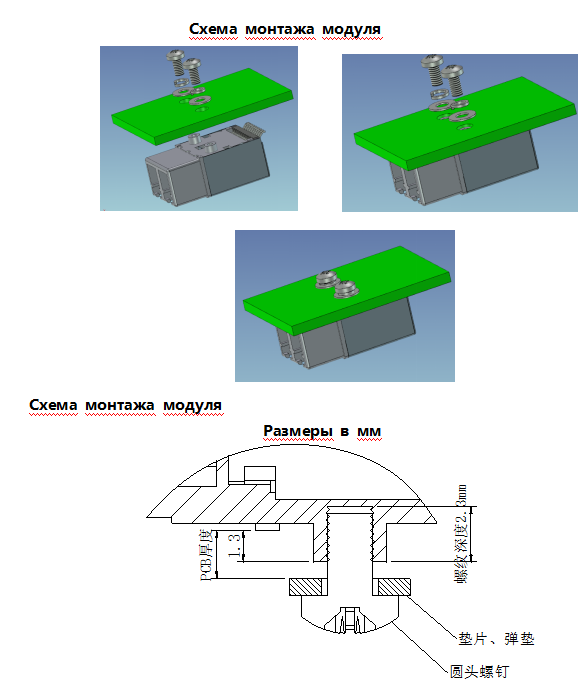

Схема монтажа модуля

Технические характеристики и количество винтов, прокладок и прокладок, выбранных для монтажа модуля, приведены в таблице монтажа винтов модуля.

Пример: Если толщина печатной платы составляет 2,0 мм, то для одного монтажного отверстия выберите 1 винт с круглой головкой M2x4 мм + 1 прокладка φ2 + 1 прокладка φ2.

Если толщина печатной платы составляет 1,6 мм, выберите 1 винт с круглой головкой M2x3 мм + 1 прокладка φ2 + 1 прокладка φ2 для одного монтажного отверстия.

Таблица монтажа винтов модуля
порядковый номер	Толщина доски печатной платы	Технические характеристики винтов		прокладка				пруговая прокладка
		Спецификация	шт	Спецификация	Количество (шт.)	Спецификация	Количество (шт.)	Спецификация	Количество (шт.)
1	1.6	Круглая головка M2×3мм	1	φ2	1			φ2	1
2	2.0	Круглая головка M2×4мм	1	φ2	1			φ2	1
3	2.2	Круглая головка M2×4мм	1	φ2	1			φ2	1
4	2.5	Круглая головка M2×4мм	1	φ2	1			φ2	1

Информация о заказе

Part Number	Product Description
BXRS-131X-10DI	Двухволоконный двунаправленный поверхностный монтаж-LC-1310нм-(≥10км)-10,3125 Гбит/с-промышленный класс
BXRS-131X-10DI-GC	Двухволоконный двунаправленный поверхностный монтаж тип-LC-1310 нм-(≥10 км-)-10,3125 Гбит/с-промышленный класс-национальное производство

Примечание:Есть также различные длины волн CWDM на выбор.
