Описание продукта
Серия трансиверных модулей FTBR-59L1ALZ/FTBR-5911ALZ компании F-tone Networks является оптимальным решением для высокоскоростных коммуникационных сетей. Эти трансиверные модули поддерживают скорости передачи данных до 1,25 Гбит/с. Модуль полностью соответствует стандарту упаковки 2X5, определенному соглашением о многоисточниковом снабжении малых форм-факторов (MSA). Данные трансиверные модули предназначены для использования в системах телекоммуникаций, датакоммуникаций, цифрового видеотрансmission и других приложениях по протоколу Fibre Channel.
Характеристики продукта
- Трансмиттер на лазерном диоде VCSEL
- Максимальная дальность передачи до 300 м по много режимной оптической линии (MM Fiber)
- Питание напряжением 3.3 В
- Оптический интерфейс LC дуплексного типа
- Дифференциальный вход/выход CML и сигнал обнаружения LVTTL
- Соответствие международному стандарту безопасности лазеров класса 1 IEC 825
- Диапазон рабочих температур корпуса: стандартный (0 до +70°С) или промышленный (-40°С до +85°С)
Применение
- Канал оптической связи (Fiber Channel)
- Системы цифрового видео
- Другие оптические связи

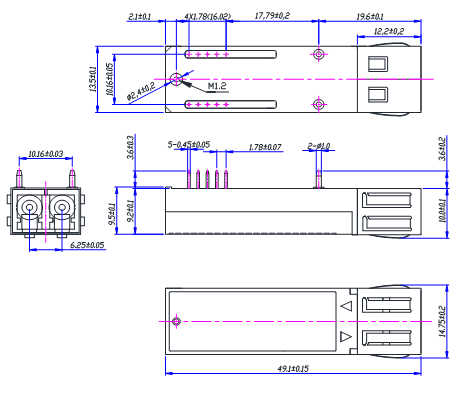

Чертёж контура модуля
Информация о заказе
| Тип | Тип оптического волокна | Длина волны (нм) | Длина оптического волокна (км) | Заменяемая категория |
| FTBR-59L1ALZ | MM | 850(VCSEL) | 0.3 | Совместимо с HFBR-59L1ALZ, заменяет HFBR-59L1ALZ |
| FTBR-5911ALZ | MM | 850(VCSEL) | 0.3 | Совместимо с HFBR-5911ALZ, заменяет HFBR-5911ALZ |
Важное уведомление
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they are applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or other. Further details are available from any F-tone Networks sales representative.
Power and Wavelength Testing
Test the signal delivering strength and wavelength, to ensure the signal decoding capacity of the receiver, and the wavelength remains consistent from the transmitter to the receiver.
Traffic Testing
Test the bit error rate and packet loss rate, to make them meet the corresponding standards and ensure the performance of transceivers.
Optical Performance Testing
Test the transceivers’ eye diagram situation, receiving sensitivity, extinction ratio, wavelength, light-emitting, light-receiving, current and voltage, to ensure the signal quality, stability and reliability of the transmission.
End Face Testing
Check the end face of the transceivers and keep them clean for more stable data transmission, better performance, and durability.
