Презентация продукта
Волоконно-оптические приемопередатчики серии FTBR-1414xx/2412xx, используемые с многомодовым оптическим волокном 850nm, обеспечивают высокопроизводительные и недорогие волоконно-оптические линии связи для промышленности, производства электроэнергии, медицинского обслуживания, транспорта и игровых приложений, FTBR-1414xx управляется током 60mA, расстояние передачи составляет минимум 3000 метров.
FTBR-1414xx/2412xx полностью совместим с продуктами серии AVAGO HFBR-1412/2412, поддерживает промышленный стандарт волоконно-оптический интерфейс ST и доступен с резьбой. FTBR-1414xx/2412xx подходит для многомодовых волокон с широким диаметром сердечника, включая 50/125мкм, 62,5/125мкм, 100/140мкм и 200мкм.
FTBR-1414xx является излучателем, упакованным из мощного светодиодного чипа с пиковой длиной волны 850 нм, с типичным значением выходной оптической мощности -13,5 дБм в сочетании с многомодовым волокном 850 нм диаметром сердечника 62,5/125 мкм при приводе в действие током 60 мА. FTBR-2412xx представляет собой приемник, состоящий из трансимпедансного усилителя с высоким усилением с интегрированным фотодиодом, а выходная ступень представляет собой структуру MOSFET с открытым дренажом и поддерживает максимальное выходное напряжение 7 В. Чтобы улучшить стабильность выходной ширины импульса приемника, приемный чип спроектирован с схемой калибровки ширины автоартерии, и искажение ширины импульса находится в пределах ± 20 нс.
Особенности продукта
- Скорость передачи данных по линии связи: DC-5MBd
- Минимальное расстояние передачи: 3000 метров
- Ширина импульса выходной формы сигнала
- Удовлетворить диапазон температуры промышленного класса: -40℃ до 85℃
- Соответствующий RoHS
- Адаптирован для волокна с различными диаметрами
- Штуцер ST с резьбой опционально
Применение продукта
- автоматизация завода
- локальная сеть
- Аудио и видео приложения/игровые приложения
- Промышленные сети и полевые шины
Список моделей продукции

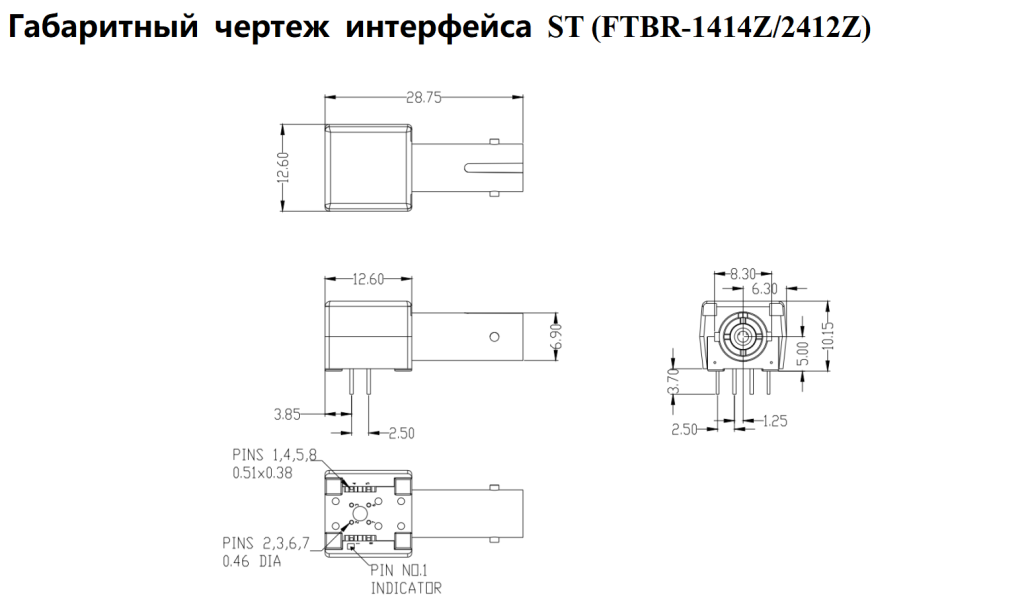

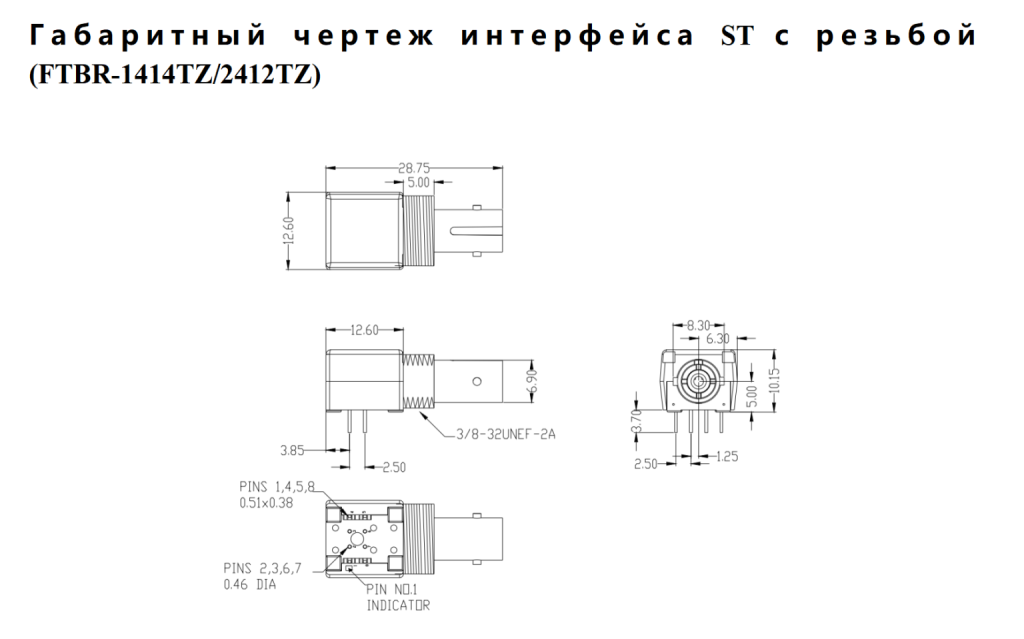

Модель продукта | Описание |
FTBR-1414Z | Передающее устройство, интерфейс ST |
FTBR-2412Z | приемное устройство, интерфейс ST |
FTBR-1414TZ | Передающее устройство, интерфейс ST с резьбой |
FTBR-2412TZ | Приемное устройство, интерфейс ST с резьбой |
Показатели подключения к системе
Фотоэлектрические параметры приемопередачи и приемной связи

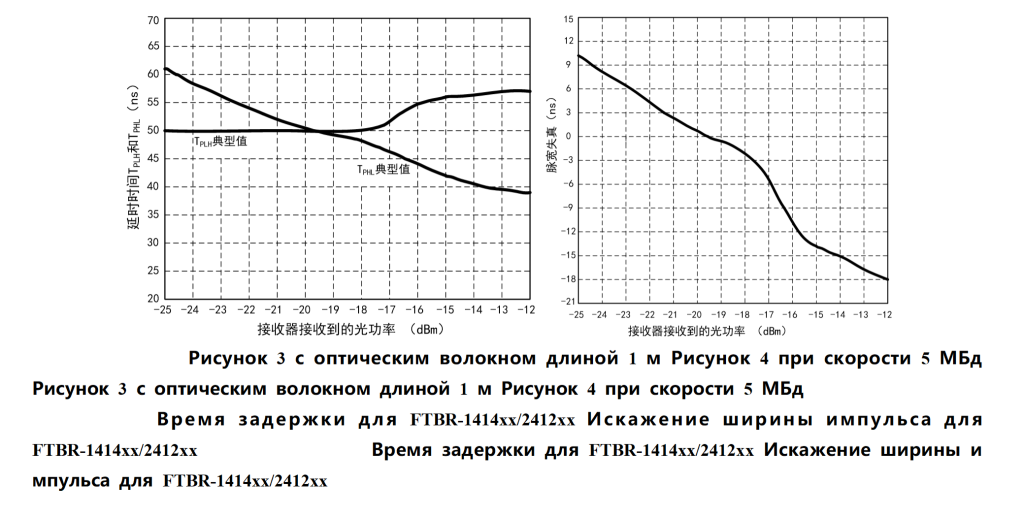

параметр | Символ | минимальное значение | Типичное значение | максимальное значение | единица | Описание |
скорость сигнала | старший | ДК | 5 | МБд | ||
расстояние передачи | Л | 3 | 5 | км | IF=60mA | |
Выход от низкой до высокой задержки | ТПЛХ | 56 | нс | Длина волокна 1м, PR=-13,5дБм | ||
Выходная задержка от высокой до земли | ТПХЛ | 40 | нс | Длина волокна 1м, PR=-13,5дБм | ||
ширина импульса | ТП | -16 | нс | PR=-13,5 дБм | ||
10 | нс | PR= -25дБм |

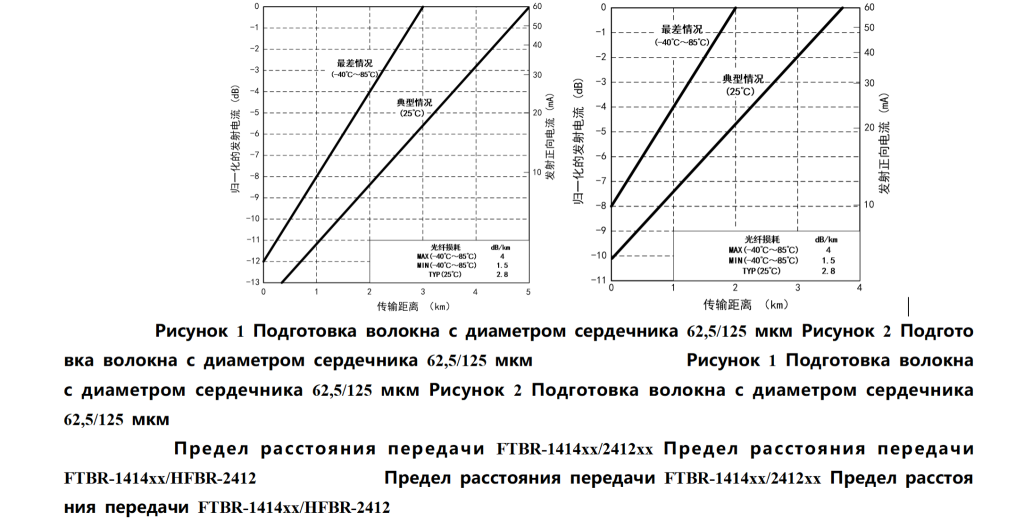

Рисунок 1 Подготовка волокна с диаметром сердечника 62,5/125 мкм Рисунок 2 Подготовка волокна с диаметром сердечника 62,5/125 мкм Рисунок 1 Подготовка волокна с диаметром сердечника 62,5/125 мкм Рисунок 2 Подготовка волокна с диаметром сердечника 62,5/125 мкм

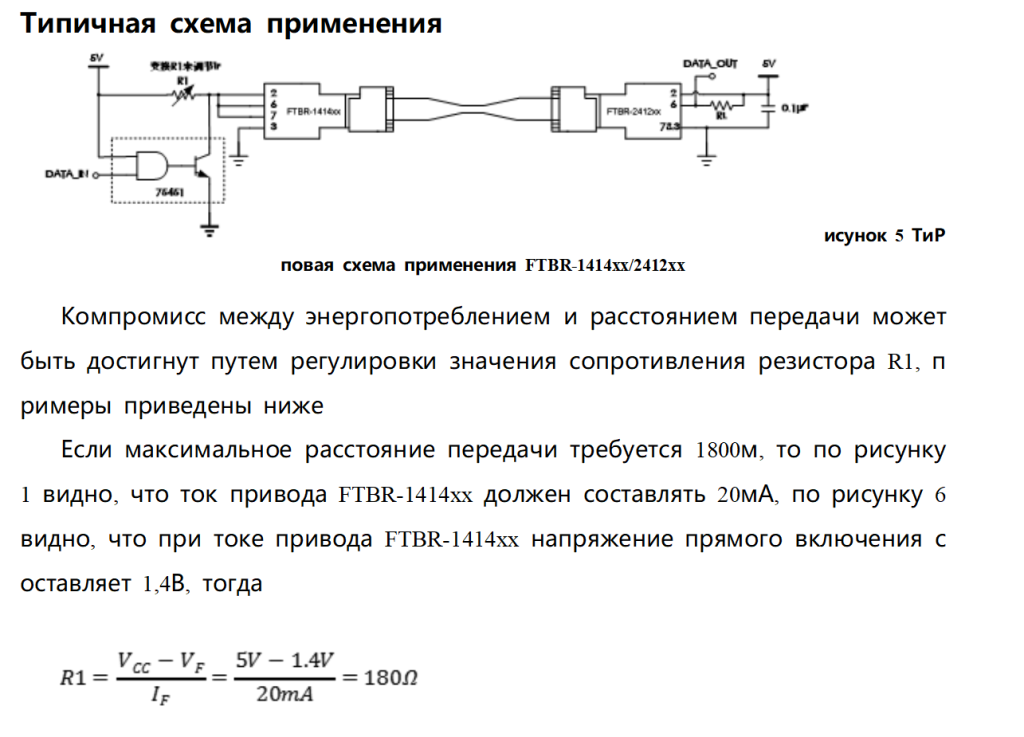

Худший сценарий для смешивания FTBR-1414xx/2412xx с HFBR-1414/2412 от AVAGO происходит при передаче FTBR-1414xx и приеме HFBR-2412. На рисунке 2 показано значение расстояния передачи FTBR-1414xx и HFBR-2412, когда они используются в паре. Значение R1 может быть разумно выбрано в соответствии с требуемым расстоянием передачи.
Расстояние передачи, приведенное на рисунках 1 и 2, не учитывает дополнительных системных потерь. При наличии дополнительных системных потерь необходимо рассчитать предел расстояния передачи, смещая значения дополнительных системных потерь (в дБ) по координатам слева на рисунках 1 и 2, приведены следующие примеры
При приводном токе 20 мА FTBR-1414xx можно сделать вывод из рисунка 1, что расстояние его передачи при полной температуре может быть гарантировано 1800 м. При дополнительных потерях системы в 2 дБ расстояние передачи при полной температуре все еще может быть гарантировано на 1300 метров.

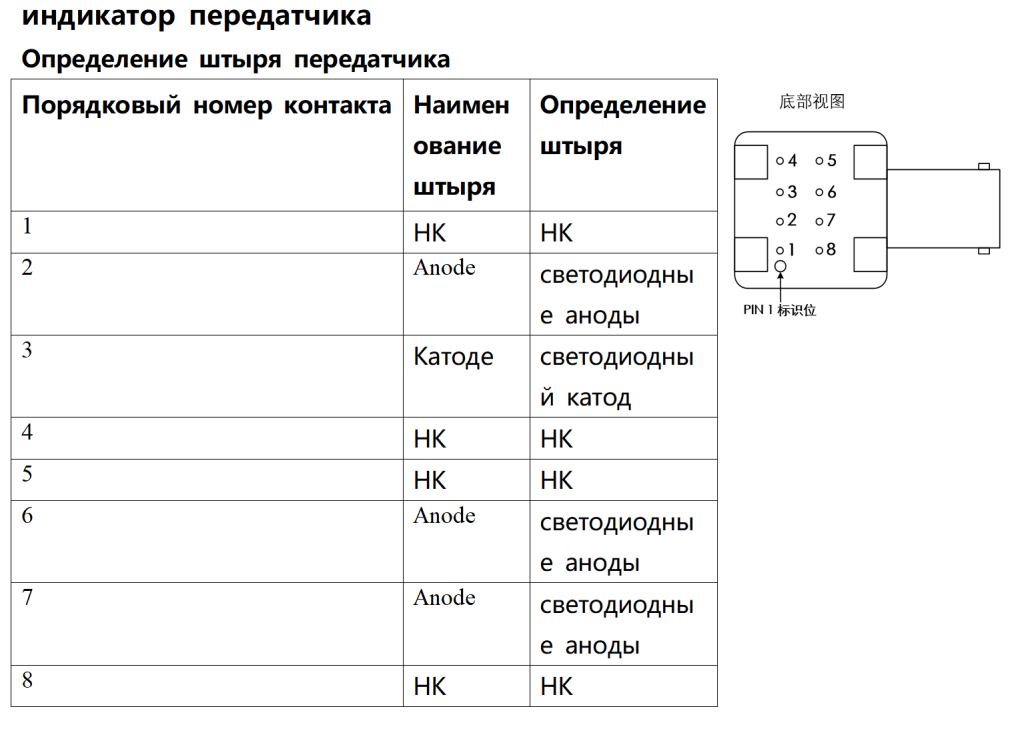

Абсолютный максимальный рейтинг
параметр | Символ | минимальное значение | максимальное значение | единица | Описание |
Температура хранения | Тс | -55 | +85 | ℃ | |
Рабочая температура | Та | -40 | +85 | ℃ | |
Прогрессивный постоянный ток | ИФ | 100 | мА | ||
обратное напряжение | ВР | 10 | В | Т=25°С | |
циклическая температура свинцовой паяки | 260/10 | ℃/с |
Параметры оптоэлектронных характеристик (диапазон рабочей температуры -40℃-85℃, диапазон напряжения питания 4.75V < Vcc < 5.25V)
параметр | Символ | минимальное значение | Типичное значение | максимальное значение | единица | Описание |
Выход волокна 50/125мкм | ПТ50 | -19 | -17 | -15 | дБм | IF=60mA, T=25℃ |
-20 | -14 | |||||
Выход волокна 62,5/125мкм | ПТ62 | -15 | -13.5 | -12.5 | дБм | IF=60mA, T=25℃ |
-16 | -12 | |||||
Выход волокна 100/140мкм | ПТ100 | -10 | -7 | -5 | дБм | IF=60mA, T=25℃ |
-11 | -4 | |||||
Выход волокна HCS 200мкм | ПТ200 | -6 | -4 | -2 | дБм | IF=60mA, T=25℃ |
-7 | -1 | |||||
скорость передачи | ДР | ДК | 50 | МБд | ||
Температурный коэффициент выходной оптической мощности | ПТ/Т | -0.3 | %/℃ | |||
пиковая длина волны излучения | ПК | 845 | 850 | 855 | нм | |
прямое напряжение | ВФ | 1.4 | 1.49 | 1.7 | В | IF=60mA |

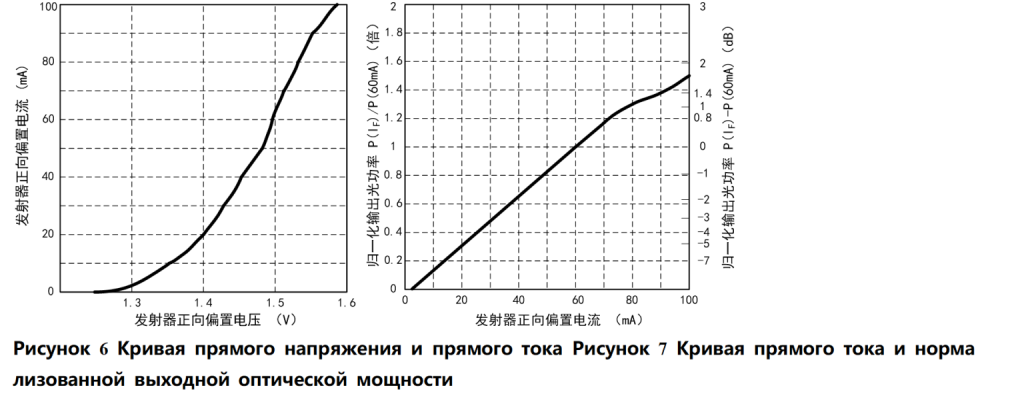

На рисунке 7 приведена кривая прямого проводящего тока FTBR-1414xx и нормализованной выходной оптической мощности, соответствующей выходной оптической мощности при нормализованном исходном токе привода 60мА, координаты левой стороны изменяются кратно, координаты правой стороны изменяются в дБ.
Выходная оптическая мощность, соответствующая другим токам возбуждения, может быть рассчитана на рисунке 7, примеры приведены ниже
Типичное значение выходной оптической мощности FTBR-1414xx при токе привода 60 мА при нормальной температуре составляет -13,5 дБм. Если ток привода FTBR-1414xx уменьшается до 30 мА, то из координат слева видно, что выходная оптическая мощность составляет 0,5 раза больше, чем выходная оптическая мощность при токе привода 60 мА, а из координат справа видно, что выходная оптическая мощность изменяется на -3 дБм по сравнению с током привода 60 мА, то есть -16,5 дБм.

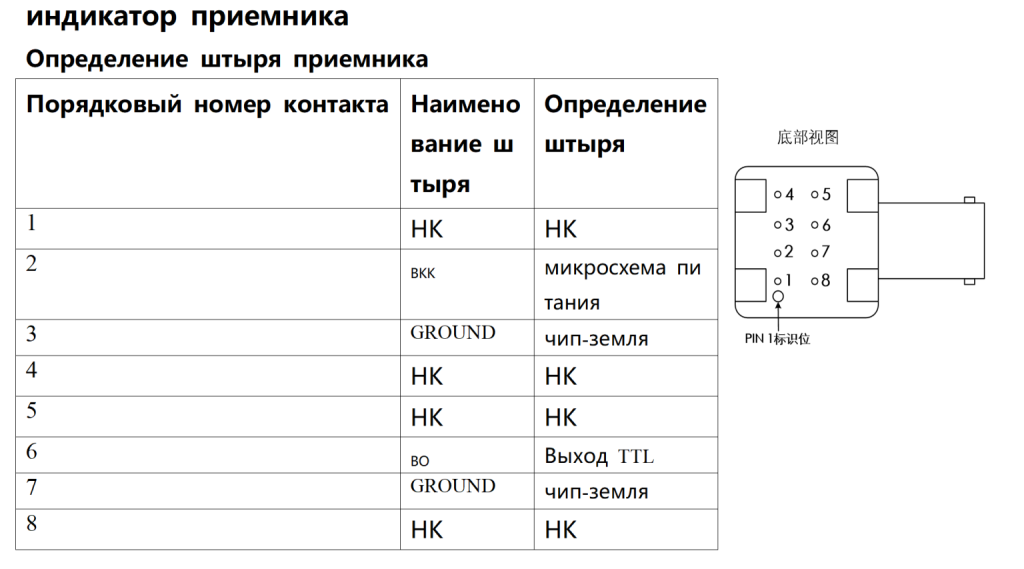

Абсолютный максимальный рейтинг
параметр | Символ | минимальное значение | максимальное значение | единица | Описание |
Температура хранения | Тс | -55 | +85 | ℃ | |
Рабочая температура | Та | -40 | +85 | ℃ | |
циклическая температура свинцовой паяки | 260/10 | ℃/с | |||
напряжение питания | ВКК | -0.5 | 7 | В | |
выходное напряжение | ВО | 0 | 7 | В | |
Пропускная способность вентилятора (TTL) | Н | 5 |
Параметры оптоэлектронных характеристик (диапазон рабочей температуры -40℃-85℃, диапазон напряжения питания 4.75V < Vcc < 5.25V)
параметр | Символ | минимальное значение | Типичное значение | максимальное значение | единица | Описание |
пиковая длина волны | Ламбда | 850 | нм | |||
Входная мощность при выходе 0 | ПРЛ | -29 | -1 | дБм | T=25℃, IOL=8mA | |
-28 | -2 | IOL=8 мА | ||||
Входная мощность на выходе 1 | ПРХ | -35 | дБм | ВОЛ=5В | ||
Выходной ток при высоком выходе | IOH | 5 | 250 | мкА | ВО=5В, ПР=0 | |
Выходное напряжение при низком выходе | ВОЛ | 0.3 | 0.4 | В | IOL=8mA, PR=PRLmin | |
Ток питания при высоком выходе | ICCH | 5.3 | 6 | мА | VCC=5V, PR=0 | |
Ток питания при низком выходе | ICCL | 5.5 | 6 | мА | VCC=5V, PR=-16,5дБм |
