Общие сведения о продукте
Оптический приемник FTBR-2316TZ предназначен для работы с многомодовыми оптическими кабелями 62,5/125 мкм, обеспечивая высокопроизводительные и экономичные оптические коммуникационные линии в таких областях, как промышленность, электрогенерация, медицина, транспорт и игровые приложения. оборудуется эмиттером на 1312 нм, минимальное расстояние передачи составляет 5 километров.
FTBR-2316TZ поддерживает индустриальный стандартный оптический интерфейс ST с возможностью оснащения резьбовым соединением. Совместим с различными типами многомодовых оптических кабелей по диаметру сердцевины, включая 50/125 мкм и 62,5/125 мкм.
Приемник FTBR-2316TZ включает фотодиод InGaAs PIN и малошумный транзисторный преамплификатор, работает на длине волны 1300 нм.
Особенности продукта
- Скорость передачи данных: 155 Мбит/с
- Минимальное расстояние передачи: 5 км
- Соответствует стандарту RoHS
- Совместим с оптическими кабелями различного диаметра сердцевины
- Коннектор ST с возможностью оснащения резьбовым соединением (по желанию)
- Соответствует промышленным требованиям по температурному диапазону: от -40°С до 85°С
Применение
- Высокоскоростные локальные сети (LAN)
- Локальные сети (LAN)
- Системы телекоммутационных коммутационных станций

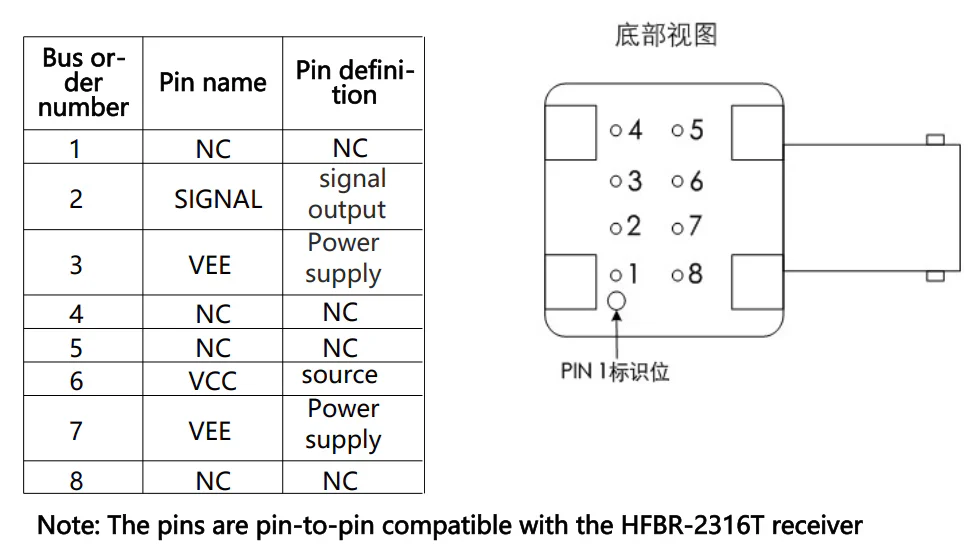

Определение выводов приемника

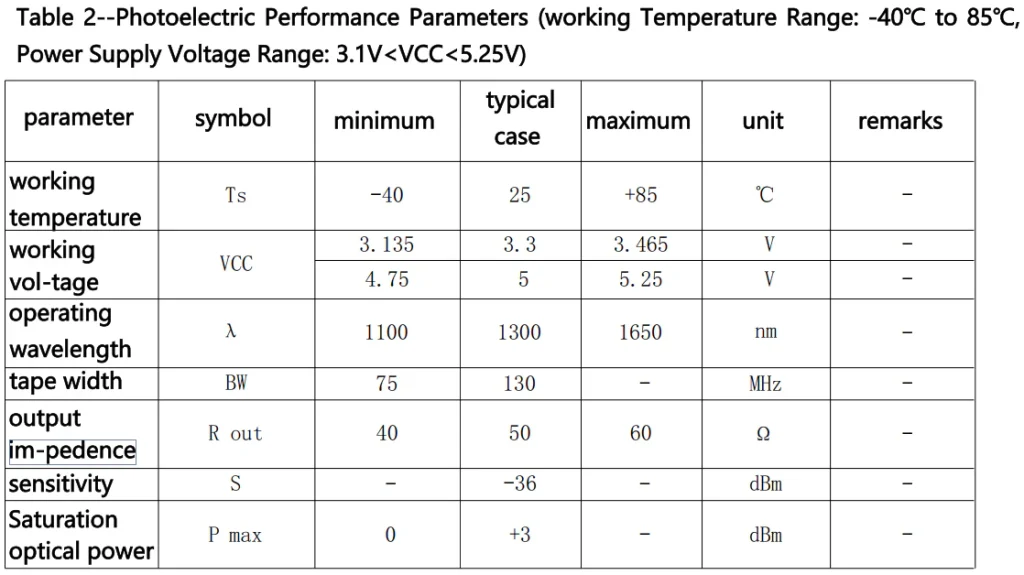

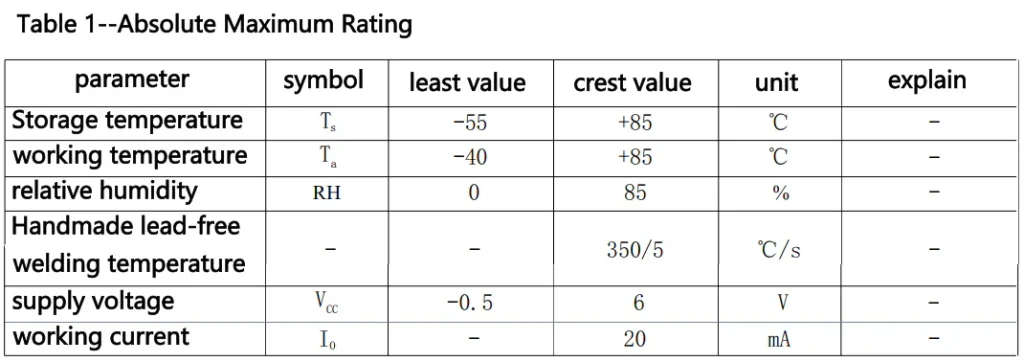

Показатели приемника

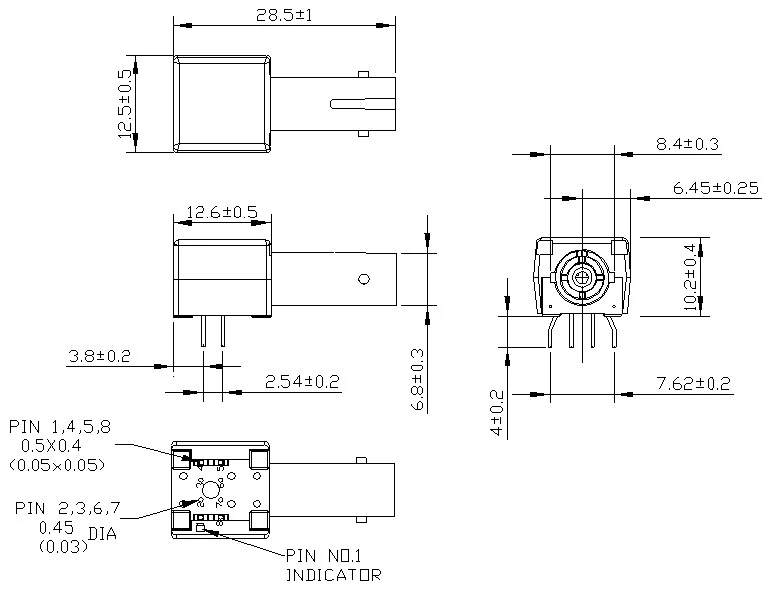

Чертеж габаритных размеров интерфейса ST (FTBR-2316Z), единица измерения: мм

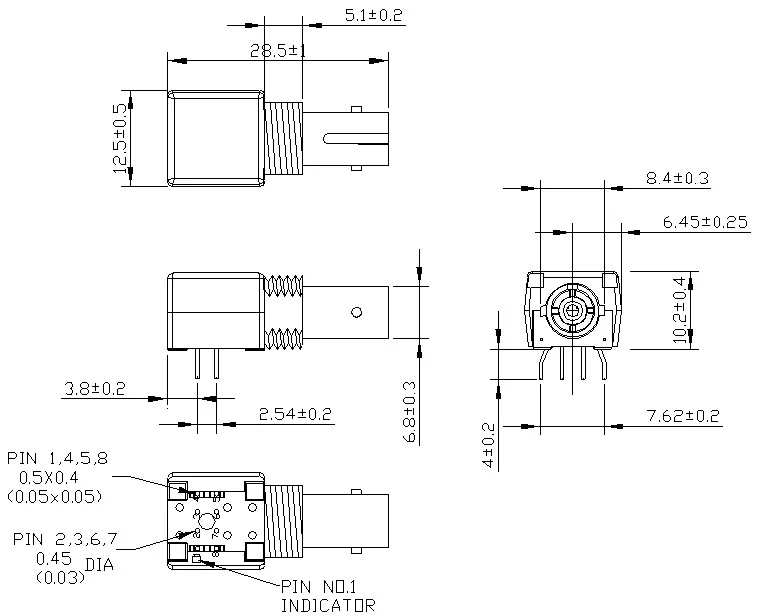

Чертеж габаритных размеров резьбового интерфейса ST (FTBR-2316TZ), единица измерения: мм

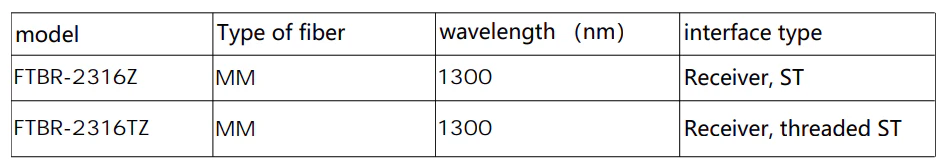

Информация о заказе
Важное уведомление
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they are applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or other. Further details are available from any F-tone Networks sales representative.
