Описание продукта
Серия оптических приемопередатчиков FT-1528Z/2528Z, разработанная для работы с пластиковыми оптическими волокнами (POF) на длине волны 650 нм, обеспечивает высокопроизводительные и низкозатратные оптические связи для промышленных, энергетических, медицинских, транспортных и игровых приложений. Модель FT-1528Z при токе 60 мА обеспечивает минимальную дальность передачи 53 метра.
Серия модулей FT-1528Z/2528Z является полностью совместимой с аналогами компании AVAGO (серия HFBR-1528Z/2528Z), поддерживает промышленные стандарты интерфейсов для пластиковых оптических волокон и имеет горизонтальную конструкцию. Устройства совместимы с оптическими волокнами диаметром 1 мм (пластиковые) и 200 мкм (HCS-волокна).FT-1528Z представляет собой передатчик на основе светодиода с высокой мощностью и пиковой длиной волны 650 нм. В сочетании с оптическим волокном диаметром 1 мм при токе 60 мА он имеет типическую оптическую мощность выходного сигнала -4 дБм. FT-2528Z — это приемник, состоящий из высокочастотного транзисторного усилителя с интегрированным фотодиодом. Выходной каскад имеет конструкцию «питание-земля» (rail-to-rail) и выдает уровень сигнала TTL. Чтобы повысить стабильность ширины импульса на выходе приемника, в чипе приемника реализована схема автоматической калибровки ширины импульса, обеспечивающая искажение ширины импульса в пределах ±20 нс.
Характеристики продукта
- Скорость передачи данных: DC-10 МБит/с
- Минимальная дальность передачи: 53 м
- Стабильная ширина импульса выходного сигнала
- Типическое потребление тока приемника: от 6 мА
- Соответствует промышленному температурному диапазону: -40°С до 85°С
- Соответствует стандарту RoHS
Применение продукта
- Автоматизация производства
- Локальные сети
- Аудиовизуальные приложения/игровые приложения
- Промышленные сети и магистрали полевых данных

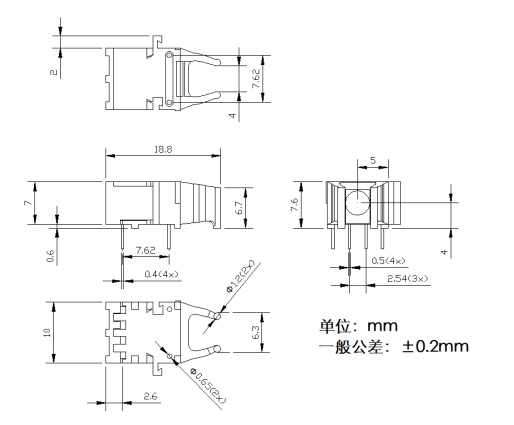

Диаграмма габаритных размеров（FT-1528Z/2528Z）
Модель продукции
| Модель продукции | Описание |
| FT-1528Z | Эмиттерное устройство |
| FT-2528Z | Приемное устройство |
