Описание продукта
Серия оптических приемопередатчиков FT-1521Z/2521Z, разработанная для работы с пластиковыми оптическими волокнами (POF) на длине волны 650 нм, обеспечивает высокопроизводительные и низкозатратные оптические коммуникационные каналы для промышленных, энергетических, медицинских, транспортных и игровых приложений. Модель FT-1521Z при токе 60 мА обеспечивает минимальную типичную дальность передачи 80 метров.
Серия FT-1521Z/2521Z полностью совместима с продуктами серии HFBR-1521Z/2521Z компании AVAGO, поддерживает промышленные стандарты интерфейсов для пластиковых оптических волокон и имеет горизонтальную конструкцию. Приемопередатчики FT-1521Z/2521Z совместимы с пластиковыми оптическими волокнами диаметром 1 мм и HCS-волокнами диаметром 200 мкм.FT-1521Z представляет собой оптический передатчик, состоящий из высокомощного светодиодного чипа с пиковой длиной волны 650 нм. В сочетании с пластиковым оптическим волокном с диаметром сердцевины 1 мм при токе 60 мА он обеспечивает типичную оптическую мощность выходного сигнала -5 дБм. FT-2521Z — это оптический приемник, состоящий из высоковольтного транзисторного усилителя с интегрированным фотодиодом. Выходной каскад имеет открытый сток (open drain) и поддерживает максимальное выходное напряжение 18 В. Для повышения стабильности ширины импульса на выходе приемника в его чипе предусмотрена схема автоматической калибровки ширины импульса, обеспечивающая искажение ширины импульса в пределах ±20 нс.
Характеристики продукта
- Скорость передачи данных: DC-5 МБит/с
- Типичная дальность передачи: 80 м
- Стабильная ширина импульса выходного сигнала
- Соответствует промышленному температурному диапазону: -40°С до 85°С
- Соответствует стандарту RoHS
Применение продукта
- Автоматизация производства
- Локальные сети
- Аудиовизуальные приложения/игровые приложения
- Промышленные сети и магистрали полевых данных

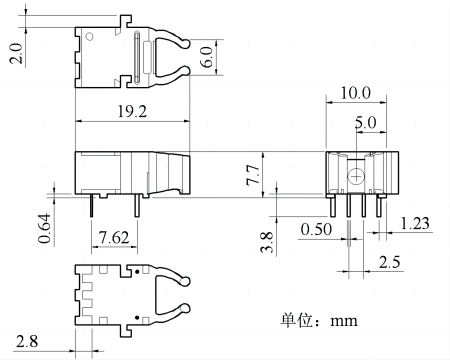

Диаграмма габаритных размеров（FT-1521Z/2521Z）
Модель продукции
| Модель продукции | Описание |
| FT-1521Z | Эмиттерное устройство |
| FT-2521Z | Приемное устройство |
Важное уведомление
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they are applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or other. Further details are available from any F-tone Networks sales representative.
