HFBR-1412TZ,Идеально совместим с HFBR-1412TZ

Описание продукта

Серия микросхем FTBR-1412××/2412×× представляет собой универсальные приемо-передатчики для промышленных данных, разработанные для работы с оптическими волокнами на длине волны 850 нм. Они идеально подходят для энергоэффективных и экономичных решений по оптическому соединению. Устройства FTBR-1412××/2412×× полностью совместимы с продуктами серии HFBR-1412/2412 компании AVAGO и поддерживают скорости передачи данных от DC до 5 МБит/с. Они помогают пользователям решить задачи электрической изоляции, борьбы с электромагнитными (EMI) и радиочастотными (RFI) помехами, а также обеспечить безопасность передачи данных.

FTBR-1412×× представляет собой оптический передатчик, состоящий из светодиодного чипа с пиковой длиной волны 850 нм, смонтированного в герметичный корпус. FTBR-2412×× является оптическим приемником, выполненным в виде монолитного чипа, который состоит из фотодиода, транзисторного усилителя сопротивления (TIA) и выходного MOSFET-транзистора. Приемник FTBR-2412×× преобразует входящий оптический сигнал в электрический, а затем формирует его в сигнал TTL. Интеграция фотодиода прямо в чип приемника позволяет снизить стоимость устройства и повысить его надежность. Для повышения устойчивости к помехам на источнике питания, в чип встроена уникальная схема электропитания. Для стабилизации ширины импульса на выходе приемника разработана специальная схема автоматической калибровки ширины импульса.

Характеристики продукта

• Скорость передачи данных: DC-5 МБит/с
• Типичная дальность передачи: 2500 метров
• Повышенная устойчивость к помехам на источнике питания
• Стабильная ширина импульса выходного сигнала
• Соответствует промышленному диапазону температур: -40°С до 85°С
• Соответствует стандарту RoHS
• Совместимость с оптическими волокнами различного диаметра
• Разъем ST с резьбовым креплением (по выбору)

Применение продукта

• Автоматизация производства
• Локальные компьютерные сети (ЛВС)
• Аудиовизуальные приложения / Игровые приложения
• Промышленные сети и шлюзы полевых шины

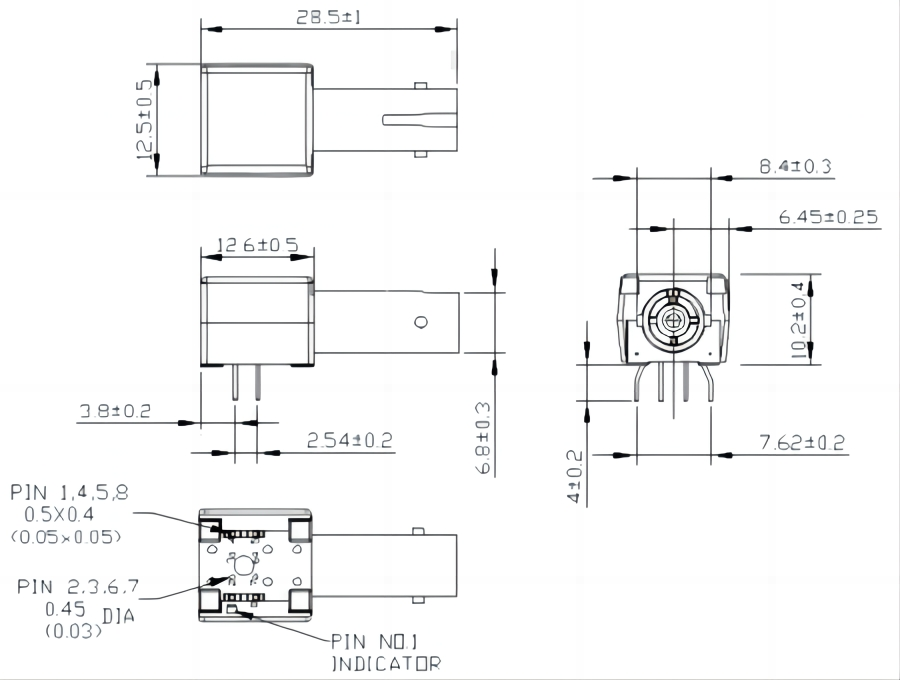

Дизайнерские размеры разъема ST (FTBR — 1412Z/2412Z)

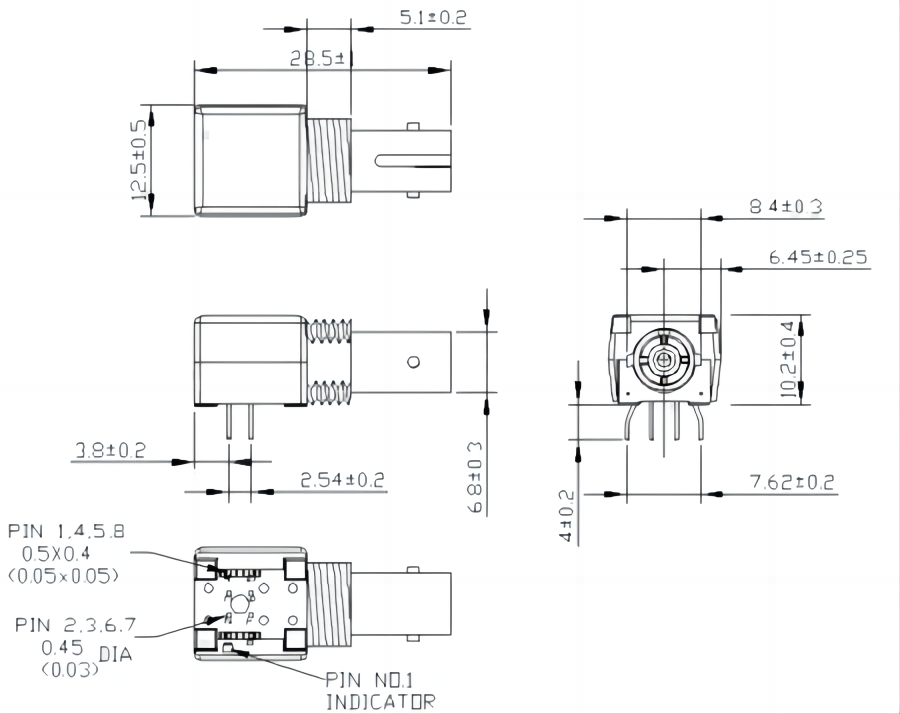

Дизайнерские размеры резьбового разъема ST (FTBR — 1412TZ/2412TZ)

Модель продукции

Модель продукции	Описание
FTBR-1412Z	Оптический передатчик, оптический разъем ST
FTBR-2412Z	Оптический приемник, оптический разъем ST
FTBR-1412TZ	Оптический передатчик, оптический разъем ST с резьбой
FTBR-2412TZ	Оптический приемник, оптический разъем ST с резьбой

Важное уведомление

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they are applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or other. Further details are available from any F-tone Networks sales representative.
