Описание продукта
FT-1521CZ представляет собой оптический передатчик, состоящий из высокомощного светодиодного чипа с пиковой длиной волны 650 нм, смонтированного в корпус. В сочетании с пластиковым оптическим волокном с диаметром сердцевины 1 мм при токе 30 мА он обеспечивает типичную оптическую мощность выходного сигнала -2 дБм. FT-2521CZ — это оптический приемник, состоящий из высоковольтного транзисторного усилителя с интегрированным фотодиодом. Выходной каскад выполнен по схеме «рейл-трэйл» (rail-to-rail) и выдает сигнал уровня TTL. Для повышения стабильности ширины импульса на выходе приемника в его чипе реализована схема автоматической калибровки ширины импульса, обеспечивающая искажение ширины импульса в пределах ±30 нс.
Характеристики продукта
- Скорость передачи данных: DC-5 МБит/с
- Напряжение питания: 3,3 В и 5 В
- Типичная дальность передачи: 110 метров (при использовании с пластиковым оптическим волокном диаметром 1 мм)
- Стабильная ширина импульса выходного сигнала
- Диапазон рабочих температур: -40°С до 95°С
- Соответствует стандарту RoHS
Применение продукта
- Автоматизация производства
- Локальные сети
- Аудиовизуальные приложения/игровые приложения
- Промышленные сети и магистрали полевых данных
- Высоковольтная изоляция

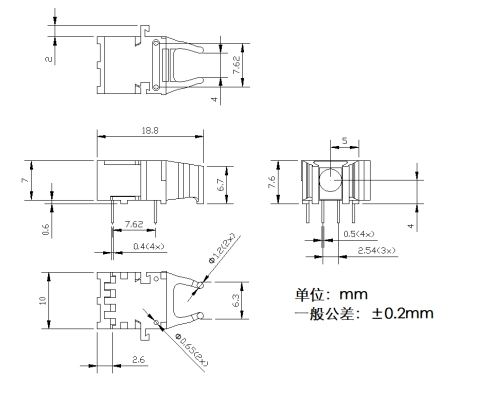

Диаграмма габаритных размеров（FT-1521CZ/2521CZ）
Модель продукции
| Модель продукции | Описание |
| FT-1521CZ | Эмиттерное устройство |
| FT-2521CZ | Приемное устройство |
Важное уведомление
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they are applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or other. Further details are available from any F-tone Networks sales representative.
