Общие сведения о продукте
Серия оптических трансиверов FTBR-2419TZ предназначена для совместной работы с устройствами FTBR-1414xx и многомодовыми оптическими кабелями на длине волны 850 нм, обеспечивая высокопроизводительные и экономичные оптические коммуникационные линии в таких областях, как промышленность, электрогенерация, медицина, транспорт и игровые приложения. Устройства FTBR-1414xx при токе управления 60 мА обеспечивают минимальное расстояние передачи 3000 метров.
Серия FTBR-2419TZ поддерживает индустриальный стандартный оптический интерфейс ST с возможностью оснащения резьбовым соединением. Совместима с различными типами многомодовых оптических кабелей по диаметру сердцевины, включая 50/125 мкм, 62,5/125 мкм, 100/140 мкм и 200 мкм.
Серия FTBR-2419TZ состоит из высоковольтного транзисторного усилителя с интегрированным фотодиодом, имеет выход логики CMOS/TTL и оснащена функцией контроля мощности (RSSI — Received Signal Strength Indicator). Для повышения стабильности ширины выходного импульса приемника в чипе приемника реализована автоматическая схема калибровки ширины импульса, при этом искажение ширины импульса не превышает ±5 нс.
Особенности продукта
- Скорость передачи данных: 100 кбит/с — 50 Мбит/с
- Минимальное расстояние передачи: 3000 метров
- Стабильная ширина импульса выходного сигнала
- Обеспечивает мониторинг RSSI (индикация уровня принимаемого сигнала)
- Соответствует стандарту RoHS
- Питание поддерживает напряжение +3,3 В или +5 В
- Коннектор ST с возможностью оснащения резьбовым соединением (по желанию)
- Соответствует промышленным требованиям по температурному диапазону: от -40°С до 85°С
Применение
- Автоматизация производственных предприятий
- Промышленные сети и полевые шины (field bus)
- Аудиовизуальные приложения / игровые приложения
- Локальные сети (LAN)

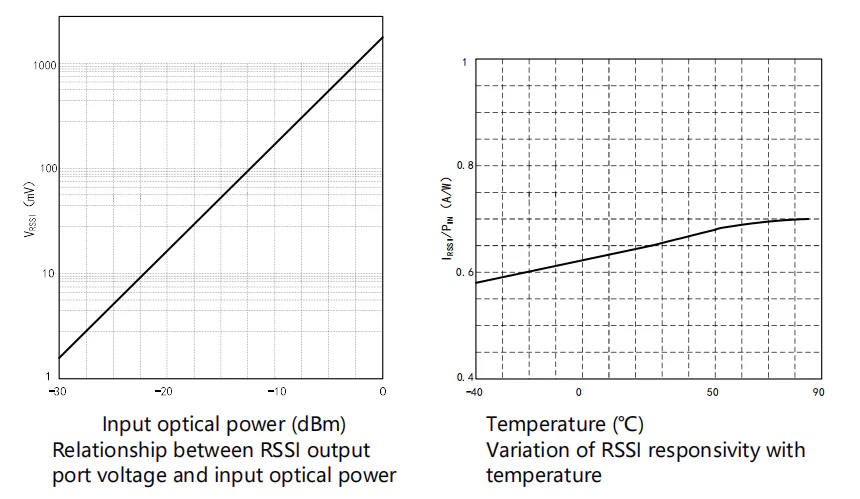

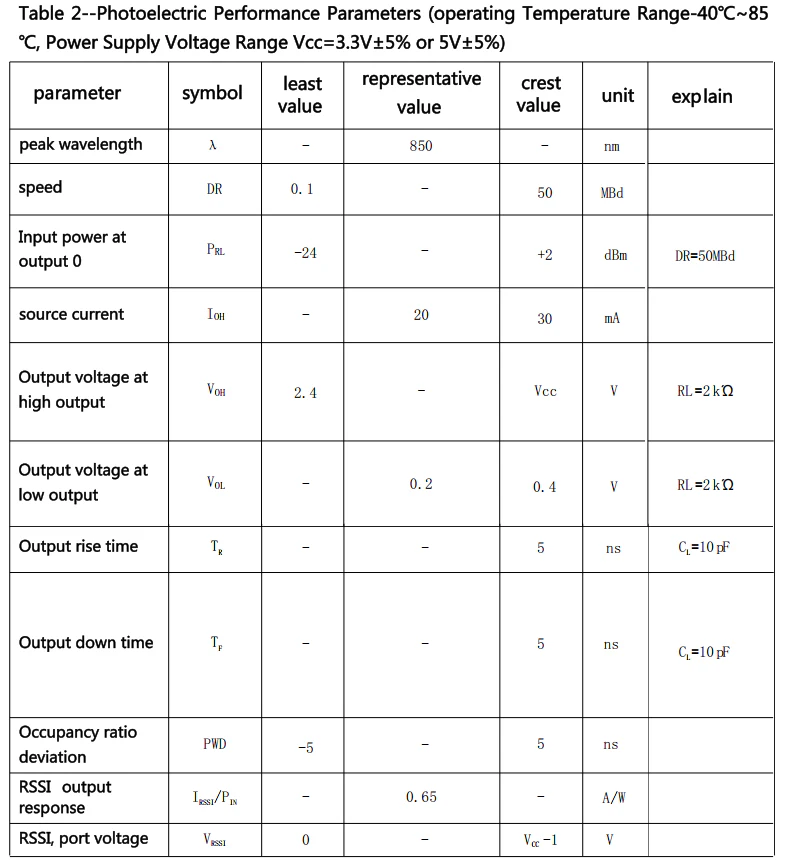

Показатели приемника

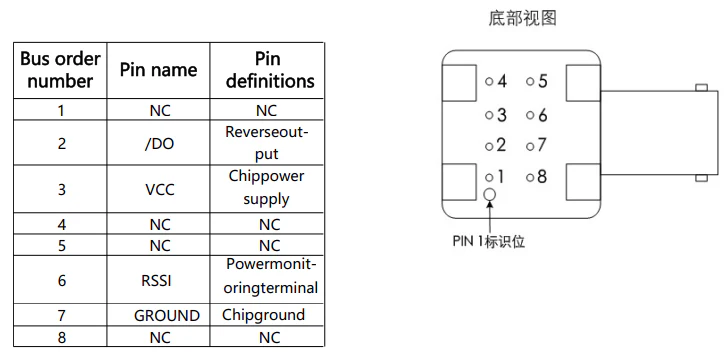

Определение выводов приемника

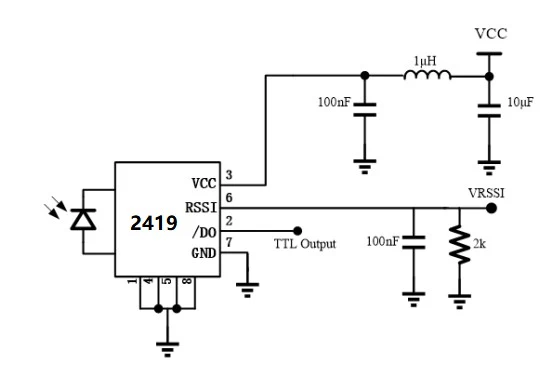

Типичная схема приложения

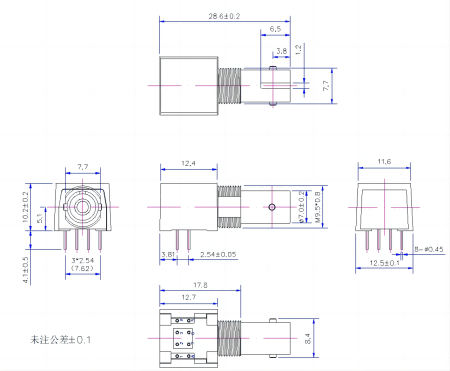

Чертеж габаритных размеров резьбового интерфейса ST (FTBR-2419TZ), единица измерения: мм
Информация о заказе
Важное уведомление
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they are applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or other. Further details are available from any F-tone Networks sales representative.
