Описание продукта
Серия оптических передатчиков FTBR-1715xx, разработанная для совместного использования с устройствами FTBR-2418xx и многомодовыми оптическими волокнами на длине волны 850 нм, обеспечивает высокопроизводительные и низкозатратные оптические коммуникационные каналы для промышленных, энергетических, медицинских, транспортных и игровых приложений. Устройства FTBR-1715xx поддерживают промышленные стандарты оптических интерфейсов ST и предлагают варианты с резьбовым или металлическим разъемом (по выбору). Они совместимы с многомодовыми оптическими волокнами различного диаметра сердцевины, включая 62,5/125 мкм и 105 мкм.Серия FTBR-1715xx состоит из чипа VCSEL с пиковой длиной волны 850 нм и управляющего чипа, смонтированных в общий корпус. При использовании с многомодовым оптическим волокном на длине волны 850 нм с диаметром сердцевины 62,5/125 мкм типичная выходная оптическая мощность составляет -1 дБм.
Характеристики продукта
- Скорость передачи данных: DC-50 МБит/с
- Соответствует стандарту LVTTL
- Соответствует промышленному диапазону температур: -40°С до 85°С
- Соответствует стандарту RoHS
- Совместимо с оптическими волокнами различного диаметра сердцевины
- Разъем ST с резьбовым или металлическим исполнением (по выбору)
Применение продукта
- Автоматизация производства
- Локальные сети
- Аудиовизуальные приложения/игровые приложения

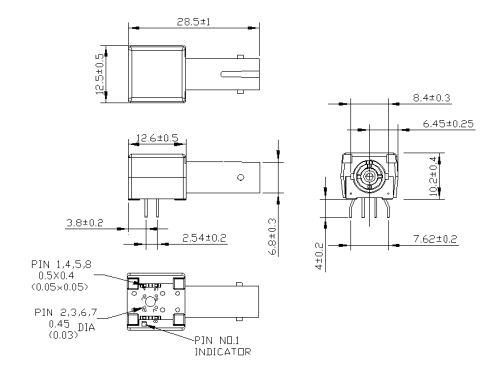

Геометрические чертежи металлического оптического разъема ST (FTBR-1715MZ)

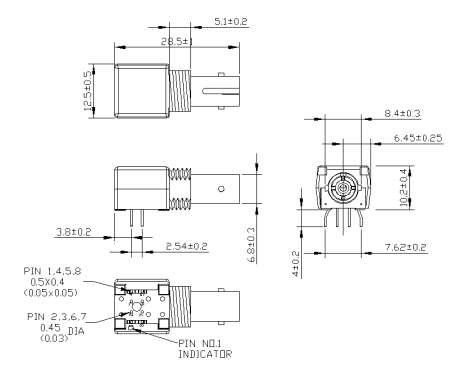

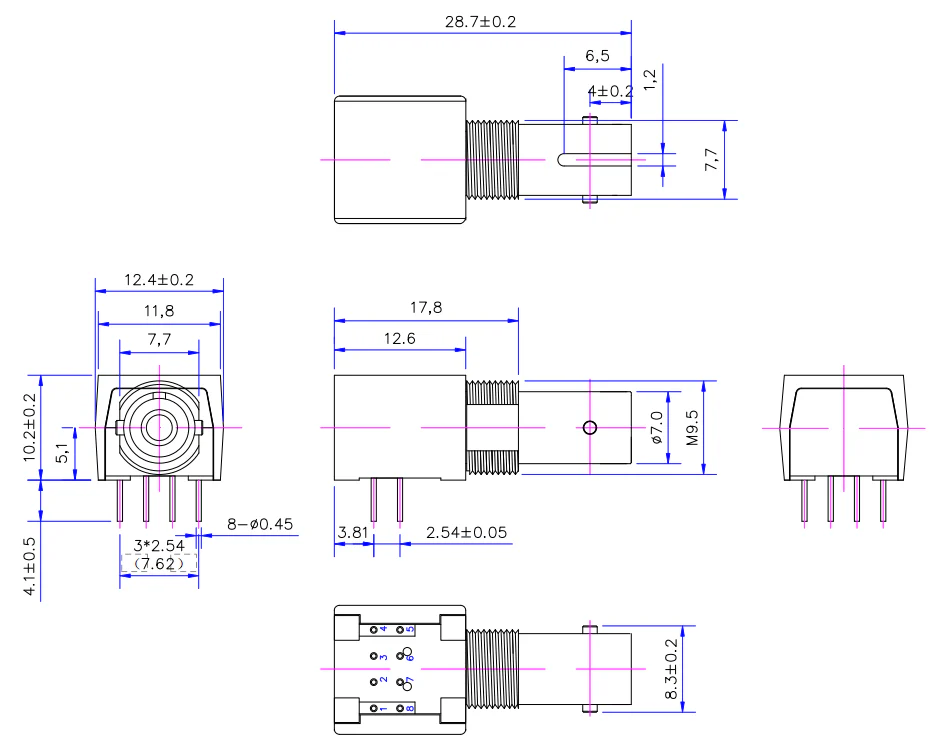

Геометрические чертежи оптического разъема ST с резьбой (FTBR-1715TZ)
Модель продукции
| Модель продукции | Описание |
| FTBR-1715MZ | Оптический передатчик, металлический оптический разъем ST |
| FTBR-1715TZ | Оптический передатчик, оптический разъем ST с резьбой |
Важное уведомление
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they are applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or other. Further details are available from any F-tone Networks sales representative.
