Описание продукта
Серия оптических приемопередатчиков FT-1629Z/2529Z, предназначенная для эксплуатации с пластиковыми оптическими волокнами (POF) на длине волны 650 нм, обеспечивает высокопроизводительные и низкозатратные оптические коммуникационные каналы для промышленных, энергетических, медицинских, транспортных и игровых приложений.
Серия оптических приемопередатчиков FT-1629Z/2529Z совместима с продуктами серии AFBR-1629Z/2529Z компании AVAGO, поддерживает промышленные стандарты интерфейсов для пластиковых оптических волокон (POF) и имеет горизонтальную конструкцию. Устройства FT-1629Z/2529Z могут работать с пластиковыми оптическими волокнами диаметром 1 мм и PCS-волокнами диаметром 200 мкм; при использовании с пластиковым оптическим волокном диаметром 1 мм обеспечивают минимальную дальность передачи 50 метров.FT-1629Z представляет собой оптический передатчик, состоящий из высокомощного светодиодного чипа с пиковой длиной волны 650 нм и его драйверного чипа. В сочетании с пластиковым оптическим волокном с диаметром сердцевины 1 мм при напряжении источника 5 В он имеет типическую оптическую мощность выходного сигнала -2 дБм. FT-2529Z — это оптический приемник, состоящий из высоковольтного транзисторного усилителя с интегрированным фотодиодом. Выходной каскад имеет конструкцию «рейл-трэйл» (rail-to-rail) и выдает сигнал уровня TTL. Для повышения стабильности ширины импульса на выходе приемника в его чипе реализована схема автоматической калибровки ширины импульса, обеспечивающая искажение ширины импульса в пределах ±4 нс.
Характеристики продукта
- Скорость передачи данных: DC-50 МБит/с
- Минимальная дальность передачи: 50 м
- Стабильная ширина импульса выходного сигнала
- Диапазон рабочих температур: -40°С до 85°С
- Соответствует стандарту RoHS
- Совместимо с различными типами оптических волокон
Применение продукта
- Автоматизация производства
- Локальные сети
- Аудиовизуальные приложения/игровые приложения
- Промышленные сети и магистрали полевых данных

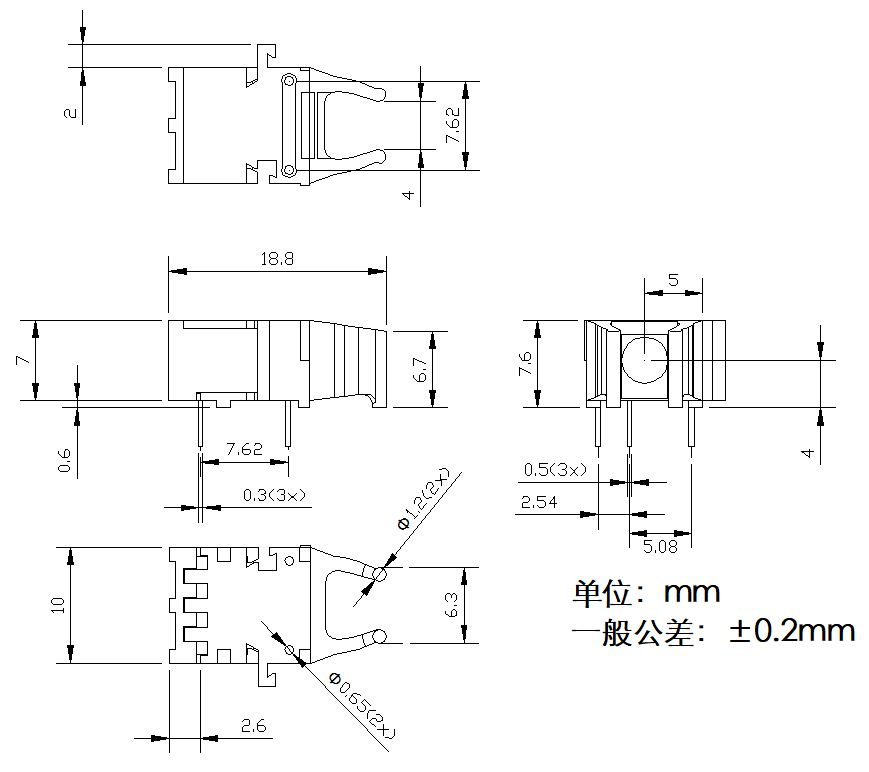

Диаграмма габаритных размеров（FT-1629Z）

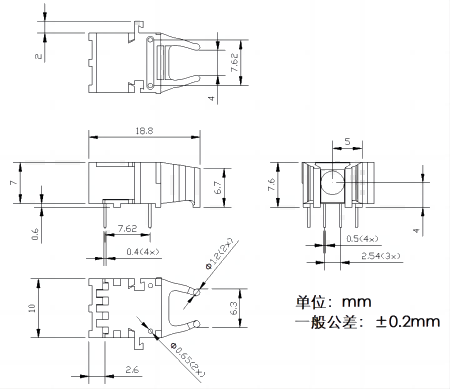

Диаграмма габаритных размеров（FT-2529Z）
Модель продукции
| Модель продукции | Описание |
| FT-1629Z | Эмиттерное устройство |
| FT-1629Z | Приемное устройство |
Важное уведомление
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they are applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or other. Further details are available from any F-tone Networks sales representative.
