Описание продукта
Оптический передатчик FT-1529Z может использоваться в паре с приемником FT-2529Z; предназначен для эксплуатации с пластиковыми оптическими волокнами (ПОВ) длиной волны 650 нм, обеспечивая высокопроизводительные и экономичные оптические коммуникационные линии для отраслей промышленного производства, энергетики, медицины, транспорта, игровой индустрии и других областей применения. Передатчик FT-1529Z полностью совместим с моделью AFBR-1529Z компании AVAGO, поддерживает промышленные стандарты интерфейсов для пластиковых оптических волоконов и имеет горизонтальную конструкцию. FT-1529Z совместим с пластиковыми оптическими волокнами диаметром 1 мм и волокнами PCS (Plastic-Clad Silica — кварцевые волокна с пластиковым покрытием) диаметром 200 мкм; при использовании пластикового оптического волокна диаметром 1 мм минимальная дальность передачи составляет 50 метров. FT-1529Z изготовлен методом герметичной упаковки высокомощного светодиодного чипа с пиковой длиной волны 650 нм. При работе с пластиковым оптическим волокном с диаметром сердцевины 1 мм и питании током 30 мА типичная мощность выходного оптического сигнала составляет -2 дБм.
Особенности продукта
- Скорость передачи данных: DC-10 Мбит/с
- Низкий ток питания
- Минимальная дальность передачи: 50 метров
- Диапазон рабочих температур: от -40 °C до 85 °C
- Соответствует стандарту RoHS
Области применения продукта
- Промышленная автоматизация
- Локальная сеть (ЛВС)
- Аудиовизуальные приложения / Игровые приложения
- Промышленные сети и промышленные шины данных
- Высоковольтная изоляция

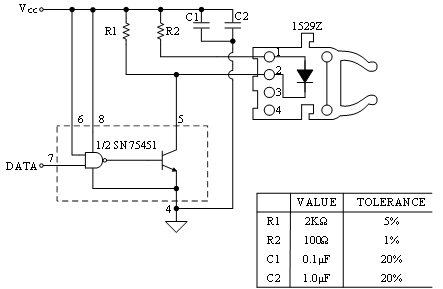

Типичный схема применения

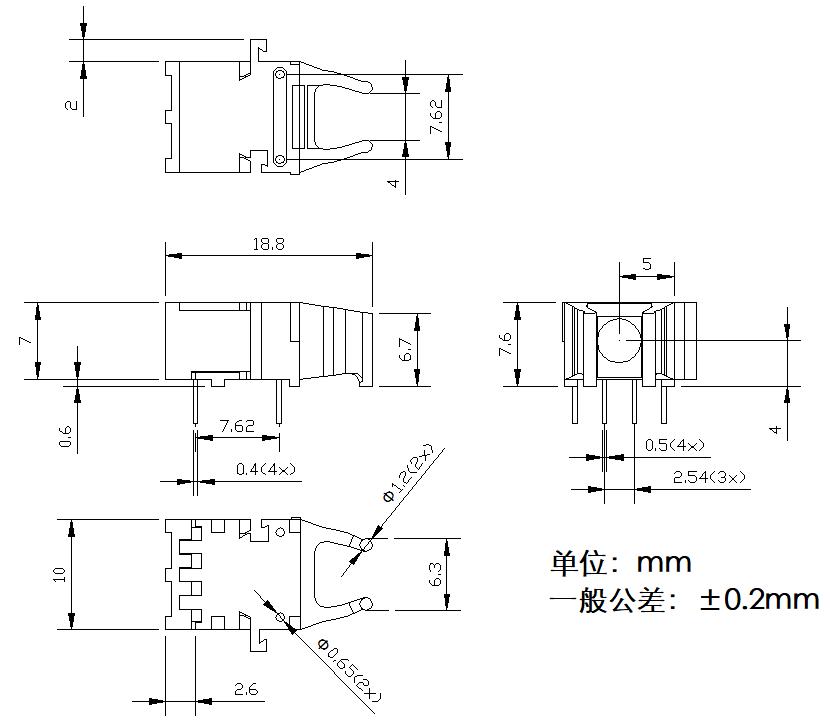

Рисунок габаритных размеров (FT-1529Z)
Важное уведомление
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they are applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or other. Further details are available from any F-tone Networks sales representative.
