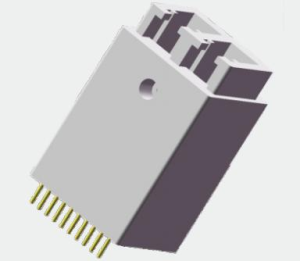

Трансивер 10 Гбит/с полудуплекс LC, ММВО, 850 нм ВЦСЭЛ-ЛД, приемник ПИН, SR 300 м

Характеристики

• Поддержка мультипротоколов в диапазоне от 8,5 Гбит/с до 11,3 Гбит/с
• Трансмиттер на лазере ВЦСЭЛ с длиной волны 850 нм
• Разъем полудуплекс LC
• Максимальная длина линии до 300 м на многорежимном оптическом волокне OM3
• Питание от одного источника +3,3 В
• Потребляемая мощность <1 Вт
• Совместимость с спецификациями SFF-8431, SFF-8432 и IEEE 802.3ae
• Доступные версии с промышленным/расширенным/коммерческим диапазоном рабочих температур: -40°С до 85°С / -5°С до 85°С / 0°С до 70°С
• Соответствие стандарту RoHS (без свинца)

Применения

• 10GBASE-SR/SW Ethernet (10-гигабитный эфир стандартов SR/SW)
• 10G Fiber Channel (10-гигабитный оптоволоконный канал)
• Применения в системах SDH/SONET (синхронная цифровая иерархия/синхронная оптическая сеть)

Описание

Трансиверы F-tone Networks FTUS-851X-02DIxx являются специализированными устройствами, разработанными для использования в 10-гигабитных мультирейтовых линиях. Они соответствуют спецификациям SFF-8431, SFF-8432 и стандарту 10GBASE-LRM, а также поддерживают протокол Fibre Channel с скоростями 4x, 8x и 10x. Функции цифровой диагностики доступны через двоволоконный последовательный интерфейс в соответствии с спецификацией SFF-8472. Трансиверы F-tone Networks FTUS-851X-02DIxx соответствуют директиве RoHS (2011/65/EU). Высокопроизводительный трансмиттер на лазере ВЦСЭЛ с длиной волны 850 нм и высокочувствительный приемник ПИН обеспечивают превосходные характеристики в эфирных сетях при максимальной длине линии до 300 м на многорежимном оптическом волокне (ММВО).

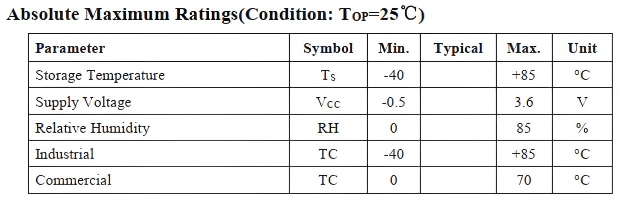

Максимальные абсолютные параметры (условие: Top = 25°С)

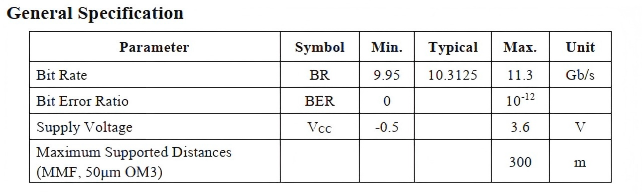

Общие спецификации

Характеристики синхронизации

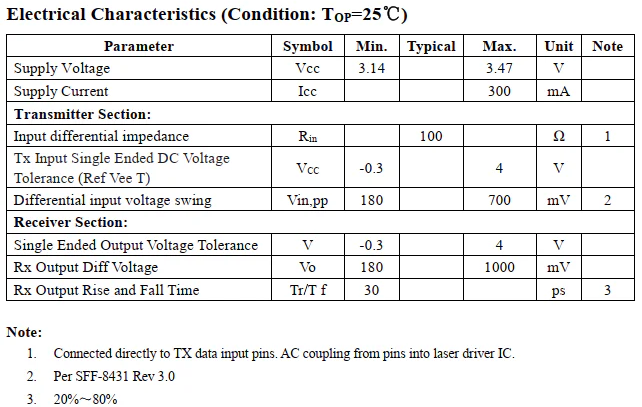

Электрические характеристики (условие: Top = 25°С)

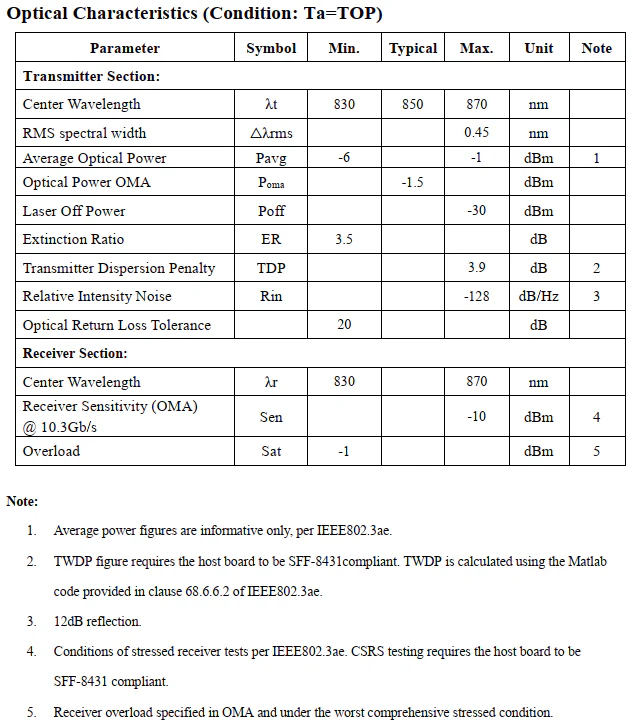

Оптические характеристики (условие: Ta = TOP)

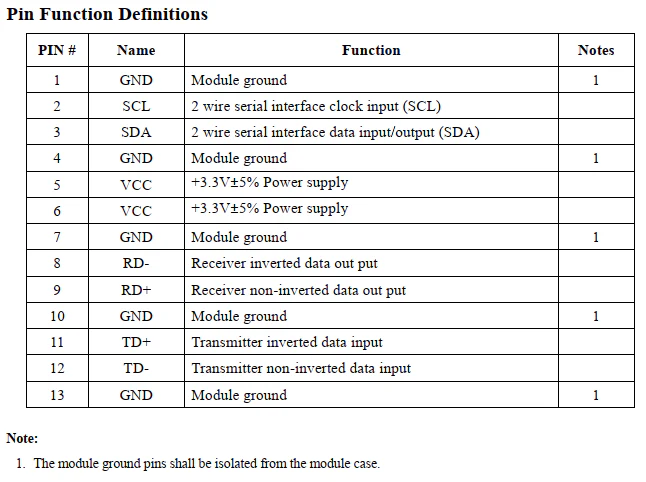

Определения функций контактов (пинов)

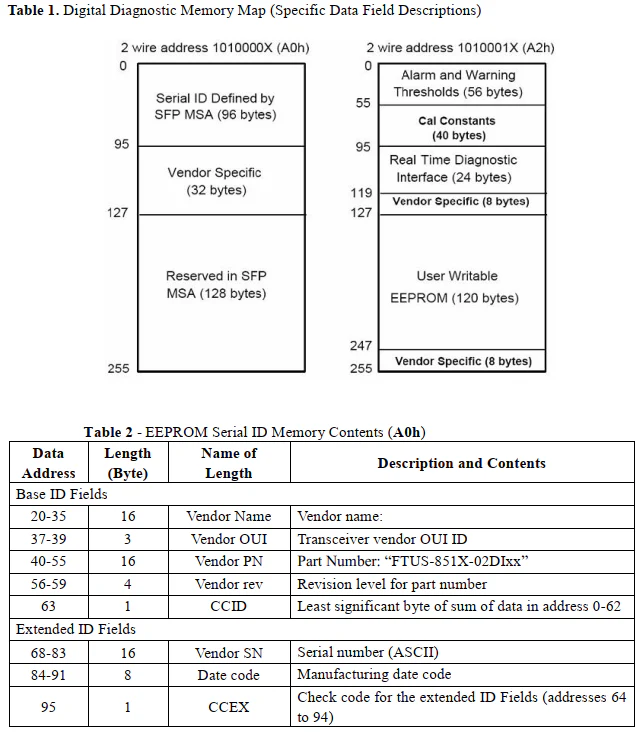

Информация и управление модульным EEPROM

Модули реализуют протокол двоволоконного последовательного общения, определенный в спецификации SFP-8472. Информация о серийном идентификаторе модулей и параметры цифрового диагностического монитора могут быть доступны через интерфейс I2C по адресам A0h и A2h. Карта памяти представлена в Таблице 1. Детализированная информация об идентификаторе (A0h) перечислена в Таблице 2. Интерфейс цифровой диагностики использует 8-битный адрес 1010001X (A2h). Для получения более детальной информации о карте памяти и определениях байтов см. спецификацию SFF-8472 «Интерфейс цифрового диагностического мониторинга для оптических трансиверов». Параметры DDM предварительно калиброваны внутри модуля.

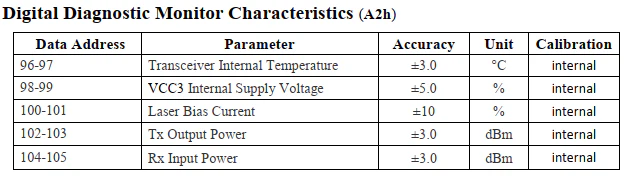

Характеристики цифрового диагностического монитора (A2h)

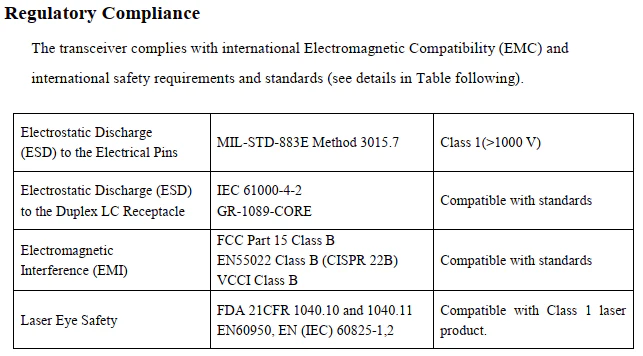

Соответствие нормативным требованиям

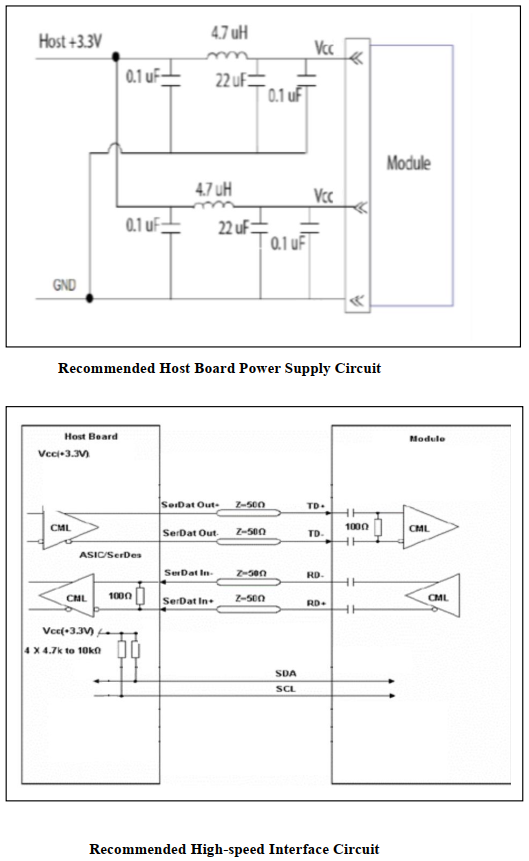

Рекомендуемая схема

Механические габариты

Важное уведомление

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they are applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or other. Further details are available from any F-tone Networks sales representative.
