Характеристики
- Типовая скорость передачи 6.25G (по одному каналу)
- Поверхностноустановочная герметизация LCC48, высокая плотность, компактные габариты
- 12-канальная параллельная передача сигналов, оптический приемный модуль
- Массивы PIN с низким энергопотреблением
- Рабочая температура -40°C～+85°C
- Один источник питания 3.3V
Применение
Краткодейственные высокоскоростные данные связи (проводка на уровне платы, проводка между шкафами, проводка на системном уровне) и проводка между сервером и массивом памяти.
Основные эксплуатационные характеристики
| Типовая скорость передачи | 6.25 Gbps |
| Тип интерфейса | MT/MPO |
| Средняя длина волны | 850 nm |
| Средняя мощность передатчика | ≤-12 dBm(-40℃～+85℃) |
| Напряжение | 3.3 V |
| Рабочая температура | -40°С～+85°С |
| Размер корпуса | 16.4×16.4×3.6（mm） |
Информация о заказе
| FTLB-12R62-02 | X | -XX | -XX |
| F-tone LCC48 12-канальные параллельные оптические приемные модули, 6.25G на канал, схема контактов типа B | E: Коммерческий класс I: Промышленный класс M: Военный класс | 100 mm Длина хвостика волокна (для индивидуального заказа) | MT: Выход с хвостом волокна типа MT MP: Выход с хвостом волокна типа MPO |

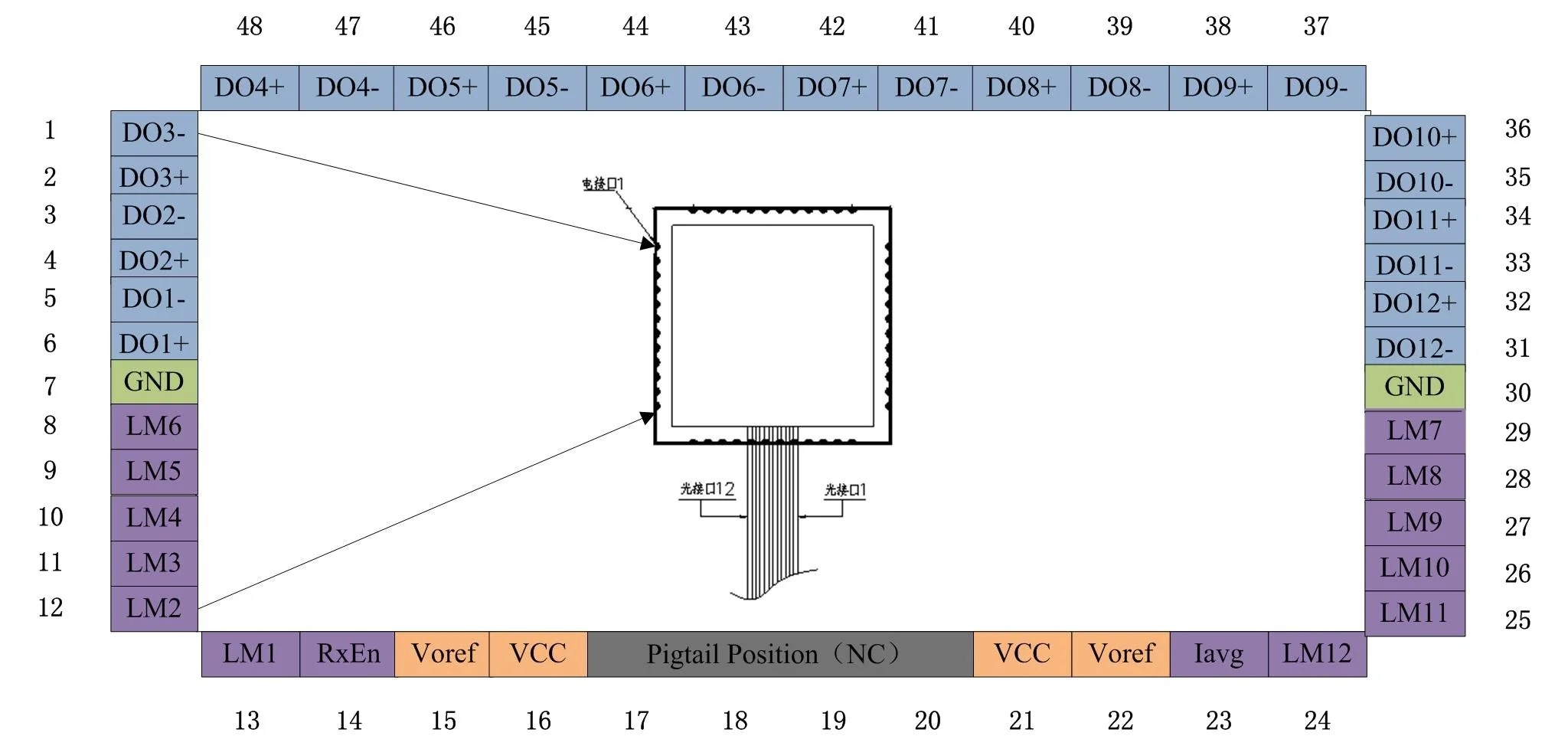

Схема расположения контактов
Важное уведомление
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they are applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or other. Further details are available from any F-tone Networks sales representative.
Power and Wavelength Testing
Test the signal delivering strength and wavelength, to ensure the signal decoding capacity of the receiver, and the wavelength remains consistent from the transmitter to the receiver.
Traffic Testing
Test the bit error rate and packet loss rate, to make them meet the corresponding standards and ensure the performance of transceivers.
Optical Performance Testing
Test the transceivers’ eye diagram situation, receiving sensitivity, extinction ratio, wavelength, light-emitting, light-receiving, current and voltage, to ensure the signal quality, stability and reliability of the transmission.
End Face Testing
Check the end face of the transceivers and keep them clean for more stable data transmission, better performance, and durability.
