Описание
Данные трансиверы представляют собой высокопроизводительные и экономичные модули с единственным оптическим интерфейсом ST. Они совместимы с соглашением о многоисточниковом снабжении для разъемных модулей малого формата (Small Form Factor Pluggable MSA) и поддерживают функции циф диагностики через двухпроводной последовательный шину, специфицируемую в стандарте SFF-8472. Приемная часть оснащена фотодиодом PIN, а передающая — лазером FP на длине волны 1310 нм. Допустимый потерь сигнала до 10 дБ обеспечивает работу модуля в сетях Ethernet 1000Base-SX на расстоянии до 550 м.
Особенности
- Скорость передачи данных до 1,25 Гбит/с
- Горячая замена (hot-pluggable) с единственным коннектором ST
- Рабочее расстояние до 550 м на многомодовых оптических кабелях 50/125 мкм
- Лазерный передатчик FP на длине волны 1310 нм
- Фотоприемник PIN на длине волны 1550 нм
- Питание: +3,3 В
- Интерфейс мониторинга, соответствующий стандарту SFF-8472
- Максимальное энергопотребление <1 Вт
- Промышленный/коммерческий температурный диапазон эксплуатации: -40°С до 85°С / 0°С до 70°С
- Соответствует стандарту RoHS и является бескремниевым (lead-free)
Применение
- Ethernet 1000Base-SX
- Метрополитенные/доступные сети
- Фибровый канал 1G (1G Fibre Channel)
- Другие оптические линии связи

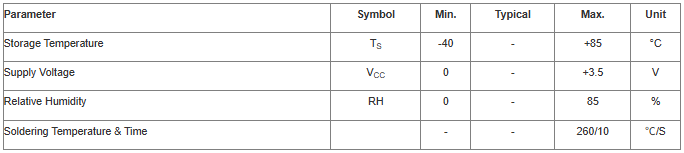

Абсолютные максимальные параметры

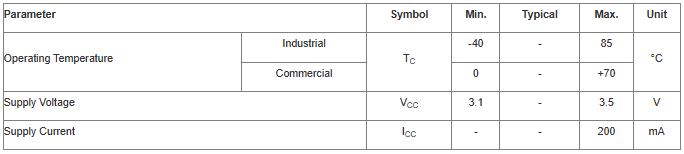

Рекомендуемая эксплуатационная среда
Оптические характеристики (TOP = Tc, напряжение питания VCC = 3,135 до 3,465 В)

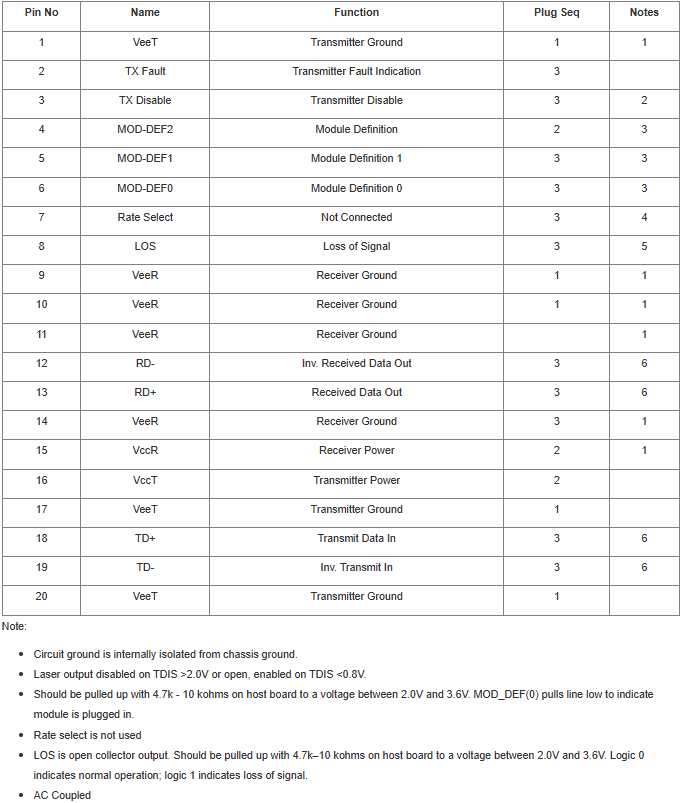

Описание функций выводов

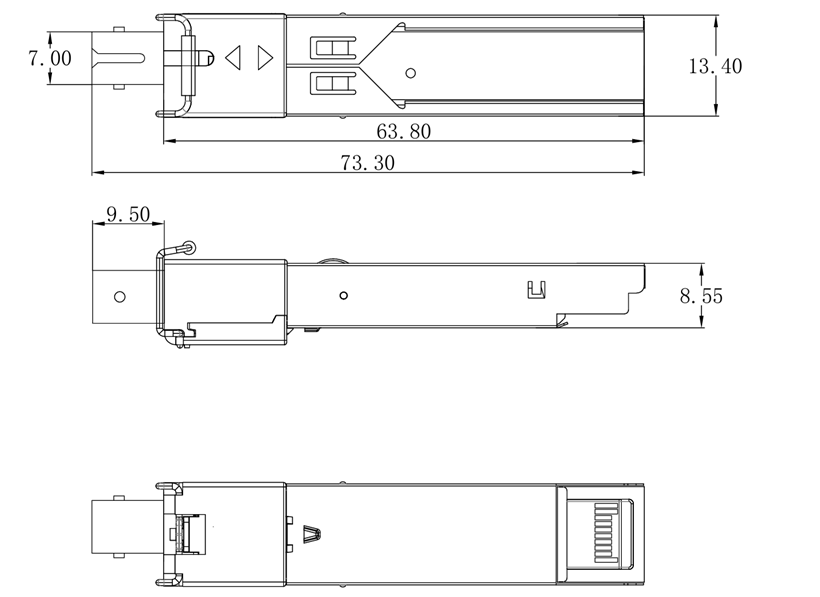

Габаритные размеры

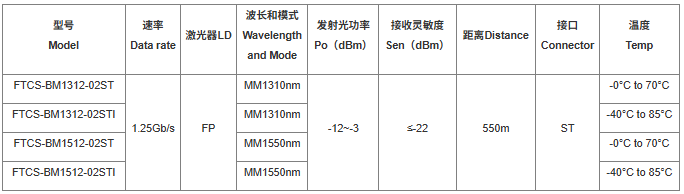

Информация о заказе
Важное уведомление
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they are applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or other. Further details are available from any F-tone Networks sales representative.
