Оптические трансиверы 40G QSFP+ 10 км PSM4

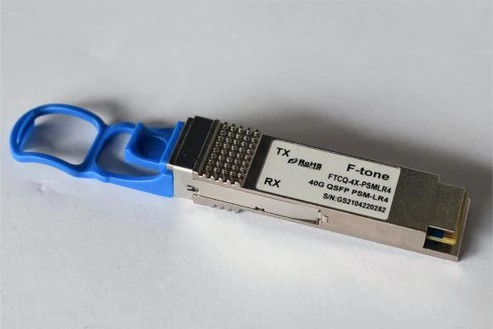

Оптический трансивер QSFP+ PSM4 моделей FTCQ-4X-PSMLR4-GC и FTCQ-4X-PSMLR4I-GC
Предназначен для эксплуатации в сетях с максимальной дальностью передачи до 10 км и обеспечивает работу по четырем лентам с скоростью данных 10,3125 Гбит/с на ленту. Трансивер питается от источника постоянного тока 3,3 В и функционирует в заданном диапазоне температур. Он соответствует стандартам QSFP MSA, SFF-8436 и IEEE802.3ba-2018. Функции цифровой диагностики доступны через интерфейс I2C, а функции управления реализуются посредством интерфейсов LVTTL на хост- устройстве — в основном это команды выбора модуля (ModSelL), сброса модуля (ResetL) и включения режима низкого энергопотребления (LPMode). В состав трансивера входят: четырехлучевая матрица лазеров (обычно на основе лазеров DFB), четырехэлементная матрица диодов PIN, а также интегральная микросхема с четырьмя драйверами и четырьмя преобразователями тока в напряжение (TIA) соответственно. Дифференциальные интерфейсы данных передачи (Tx) и приема (Rx) с конденсаторным согласованием (AC Coupled) совместимы с стандартом CML.

Области применения

• Эфирнет 40G BASE
• Интерконнекты Infiniband EDR
• Корпоративные сети

Особенности

• Оптический интерфейс MPO-12
• Максимальная длина канала до 10 км
• Скорость передачи данных до 10,3125 Гбит/с на ленту
• Питание от источника напряжения +3,3 В
• Корпус, соответствующий стандарту QSFP MSA
• Горячезаменяемый
• Высокопроизводительный одноволновый передающий модуль DML
• Высокочувствительный оптический приемник PIN/TIA
• Работа с одноволновым оптическим волокном
• Диапазон рабочих температур корпуса: 0 до 70 °C, -40 до +85 °C
• Интерфейсы данных и управления
• Данные передачи (Tx Data) в формате CML/с конденсаторным согласованием (AC Coupled)
• Данные приема (Rx Data) в формате CML/с конденсаторным согласованием (AC Coupled)
• ModSelL на уровне LVTTL
• ResetL на уровне LVTTL
• ModPrsL на уровне LVTTL
• LPMode на уровне LVTTL
• Двухпроводной шиной связи I2C
• Соответствие стандарту RoHS 6

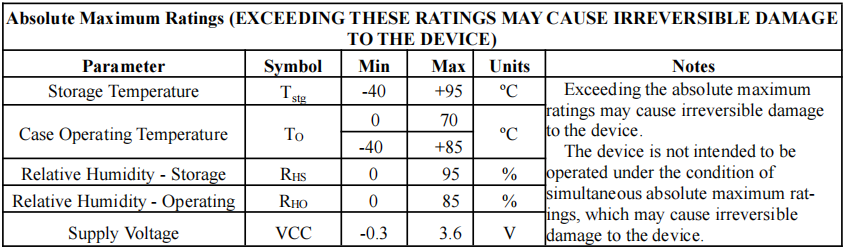

Absolute maximum parameters

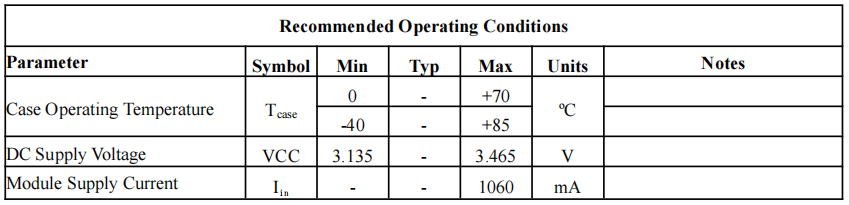

Operating conditions

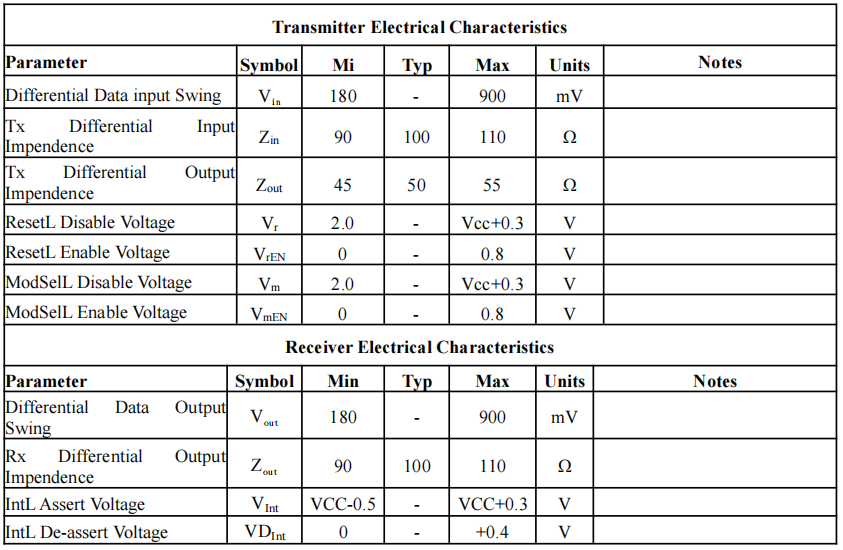

Electrical Characteristics

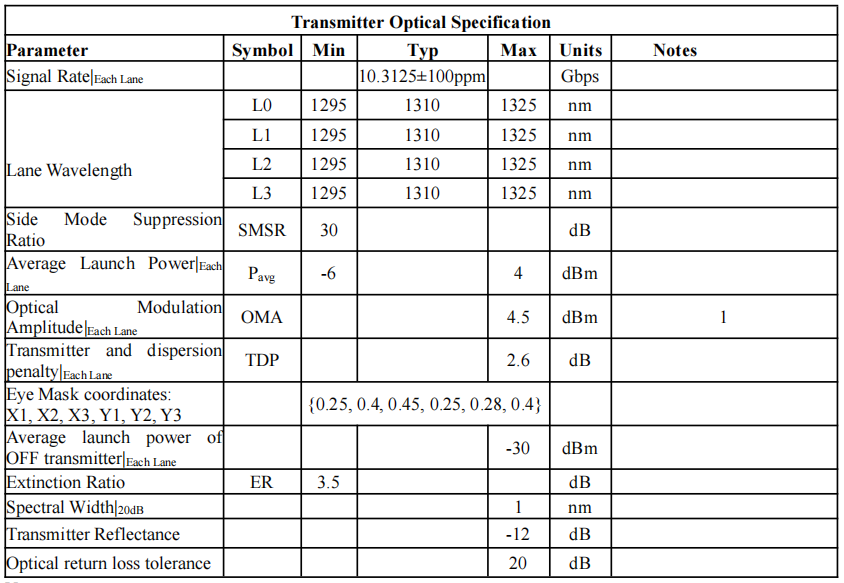

Optical Specification

Note:
1. Even if the TDP < 0.8dB, the OMA min must exceed the minimum value specified here.

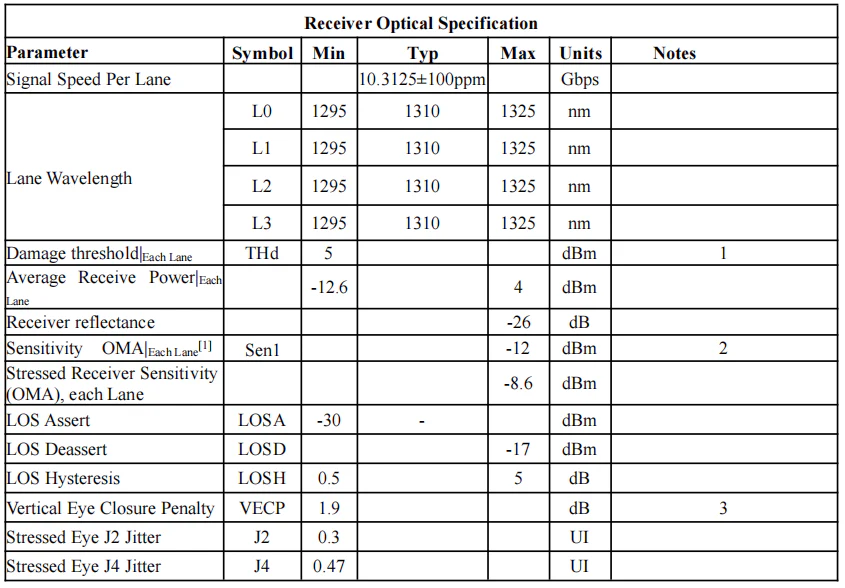

Note:
1. The receiver shall be able to tolerate, without damage, continuous exposure to a modulated optical input signal having this power level on one lane. The receiver does not have to operate correctly at this input power.
2. Measured with conformance test signal at receiver input for BER = 1e-12 .
3. Vertical eye closure penalty and stressed eye jitter are test conditions for measuring stressed receiver sensitivity. They are not characteristics of the receiver.

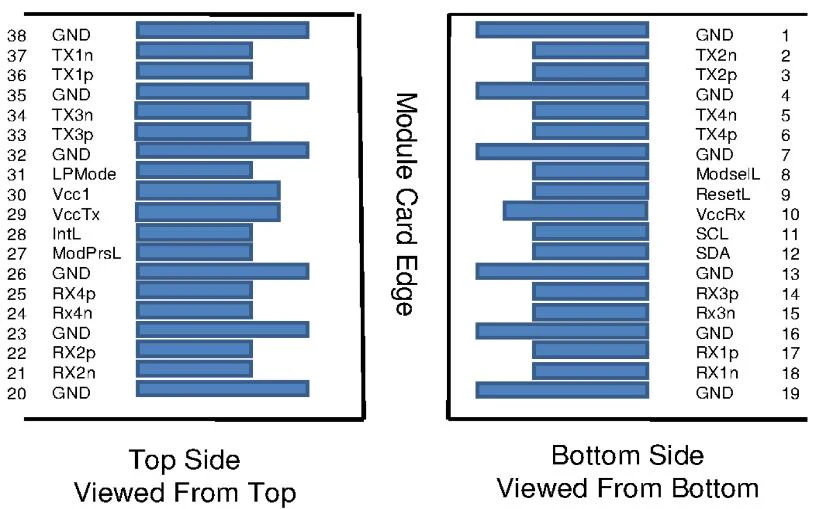

PIN ASSIGNMENT

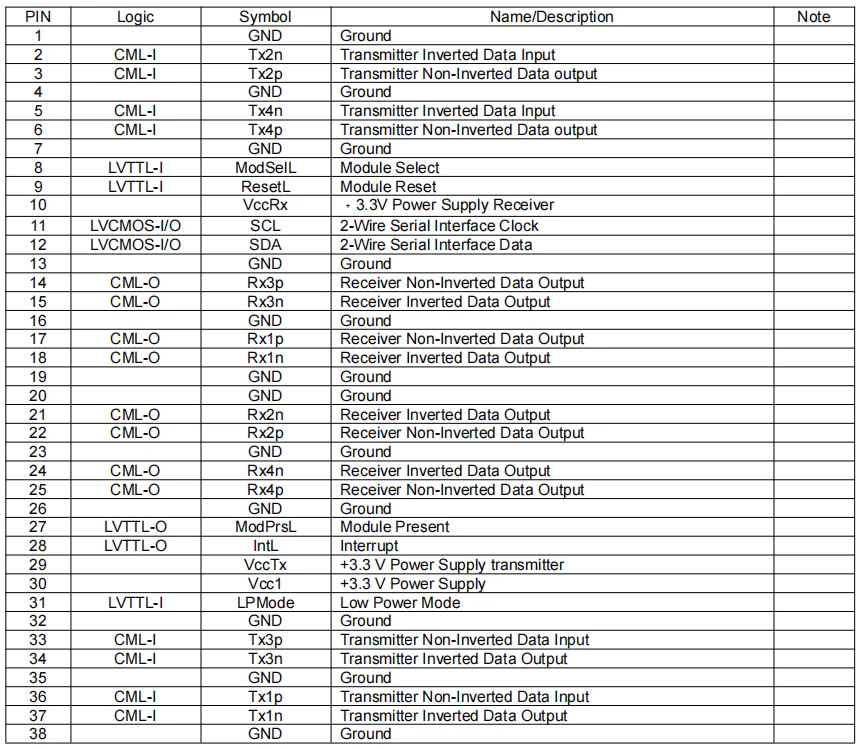

PIN DESCRIPTION

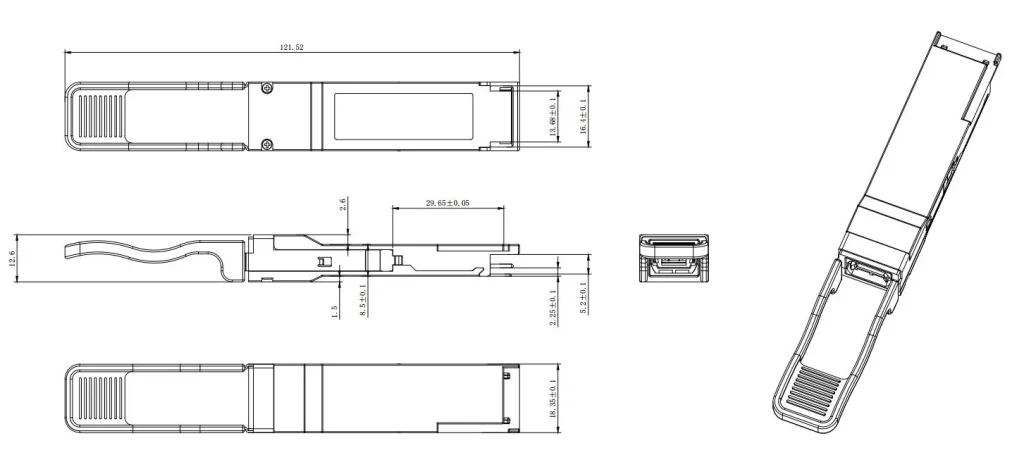

Notes:
1、Tolerance: +/-0.1mm.
2、Others  according to SFF-8661  or customer spec .
3、Optical  port  according  to  fiber  connector spec.

Digital Diagnostic Monitor Accuracy
The following characteristics are defined over recommended operating conditions

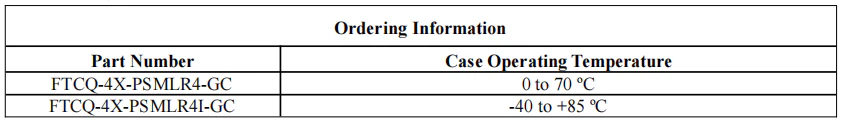

Ordering Code

Важное уведомление

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they are applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or other. Further details are available from any F-tone Networks sales representative.
