Комплект внешнего кабеля PCI Express x4

ЭЛЕКТРИЧЕСКИЕ ПОКАЗАТЕЛИ

  • РАБОЧЕЕ НАПРЯЖЕНИЕ: 3,3В
  • НОМИНАЛЬНЫЙ ТОК: макс. 0,5А на контакт
  • ПОТЕРИ ПРИ ВПЛОЩЕНИИ (SDD21) (включая фиктивную нагрузку): СООТВЕТСТВУЕТ СТАНДАРТУ PCIE для 8,0ГГц (Gen3)

СРОДОВНАЯ ХАРАКТЕРИСТИКА

  • РАБОЧАЯ ТЕМПЕРАТУРА: от 0°C до +70°C
  • ТЕМПЕРАТУРА ХРАНЕНИЯ: от -40°C до +70°C, относительная влажность <80%
  • ГАРАНТИЙНЫЙ СРОК: 6 месяцев

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • ДОЛГОВЕЧНОСТЬ: 50 ЦИКЛОВ
  • УСИЛИЕ ВСТАВКИ РАЗЪЕМА КАБЕЛЯ: МАКС. 47,5 Н
  • УСИЛИЕ ИЗВЛЕЧЕНИЯ РАЗЪЕМА КАБЕЛЯ: МИН. 9,5 Н
  • УСИЛИЕ УДЕРЖАНИЯ ФИКСАТОРА/ТЯГОВОЙ ПЕТЛИ: МИН. 75 Н В ТЕЧЕНИЕ 1 МИНУТЫ
  • УДЕРЖАНИЕ КАБЕЛЯ: МИН. 100 Н В ТЕЧЕНИЕ 1 МИНУТЫ
  • ИЗГИБ КАБЕЛЯ: ИЗГИБ КАБЕЛЯ НА 180° В ТЕЧЕНИЕ 20 ЦИКЛОВ (10 ЦИКЛОВ ПО ДВУМ ОСЯМ) СО СКОРОСТЬЮ 20 ЦИКЛОВ В МИНУТУ ПРИ НАГРУЗКЕ 1,0 КГ НА ОБОЛОЧКУ КАБЕЛЯ.ИЗГИБ В ОБЛАСТИ ЗАЩИТНОГО ЧЕХЛА НА 90° В КАЖДУЮ СТОРОНУ ОТ ВЕРТИКАЛИ,СОГЛАСНО EIA-364-41D.

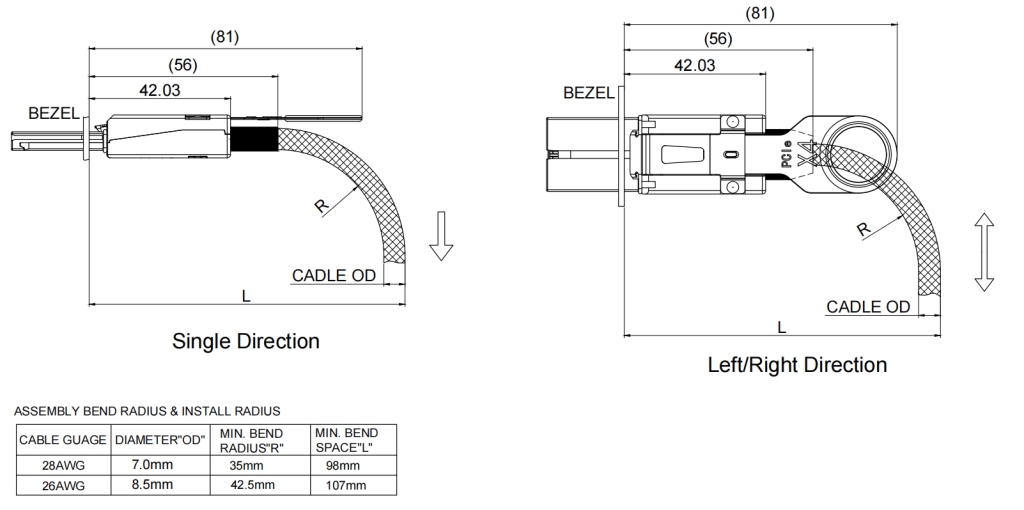

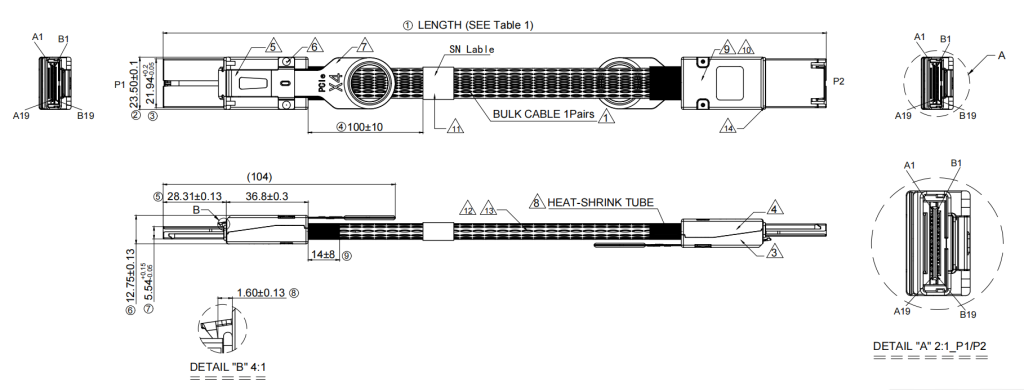

ЧЕРТЁЖ

ПРИМЕЧАНИЯ

  1. ДИФФЕРЕНЦИАЛЬНОЕ СОПРОТИВЛЕНИЕ:
    Время нарастания сигнала: 35 пс (20%~80%)
    Исходный кабель:Ом
    Зона обработки и соединённый разъём:Ом
  2. 100% ТЕСТИРОВАНИЕ НА ОБРЫВ, КЗ И ПРЕРЫВИСТЫЙ КОНТАКТ (Open, Short & Intermittence Test)
  3. РАЗМЕРЫ, ОБОЗНАЧЕННЫЕ ««, ДОЛЖНЫ БЫТЬ ПРОВЕРЕНЫ
  4. ВЫСОКОЧАСТОТНОЕ ТЕСТИРОВАНИЕ В СООТВЕТСТВИИ СО СТАНДАРТОМ PCIe (PCIE Standard Reference)
  5. SI-ТЕСТИРОВАНИЕ (ЦЕЛОСТНОСТЬ СИГНАЛА) — 100% ПРОВЕРКА; ФИКСАЦИЯ РАЗЪЁМА — 100% КОНТРОЛЬ
    (SI = Signal Integrity, Unlock = проверка механизма фиксации)
  6. ВСЕ МАТЕРИАЛЫ ДОЛЖНЫ СООТВЕТСТВОВАТЬ ДИРЕКТИВЕ RoHS 2.0
  7. СООТВЕТСТВИЕ ОТРАСЛЕВЫМ СТАНДАРТАМ:PCI Express® External Cabling Specification, Revision 3.0
  8. МАРКИРОВКА ИЗДЕЛИЯ И УПАКОВКИ ДОЛЖНА СОДЕРЖАТЬ ОДИНАКОВЫЕ ДАТУ И СЕРИЙНЫЙ НОМЕР

НОМЕР ИЗДЕЛИЯ (ДЛЯ КЛИЕНТА)
